Инвентарные высоковольтные камеры ИКВН

Комплектное распределительное устройство ИКВН-10-20/630-У1 предназначено для секционирования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ для систем с изолированной нейтралью.
от 140 000
Для получения БЕСПЛАТНОЙ консультации свяжитесь с нами по телефону: 8 (800) 201 75 40 или закажите обратный звонок

Каталог оборудования

ИКВН-10 ИКВН-10 Комплектное распределительное устройство ИКВН-10-20/630-У1 предназначено для секционирования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ для систем с изолированной нейтралью.
Основное назначение ИКВН-10 это подключение к городским кабельным сетям по специальной электрической схеме трансформаторных подстанций типа КТПН, используемых при строительстве. Подключение обычно выполняется к функционирующим в кабельной сети распределительным пунктам (РП) или комплектным трансформаторным подстанциям (КТП) в случаях, если в данных РП или КТП отсутствуют свободные ячейки с выключателями. Подключение ИКВН-10 в разрыв между РП (КТП) и КТПН позволяет защитить действующие сети с РП и с КТП от возможных аварийных ситуаций, возникающих при строительстве на участке между РП (или КТП) и КТПН, и обозначить границу ответственности между службами эксплуатации кабельных сетей и службами, эксплуатирующими электрические сети строительства.
Применение ИКВН возможно и в других специальных электрических сетях (например, при проведении работ в различных отраслях промышленности, где широко применяются передвижные трансформаторные подстанции, работающие по специальным схемам, и т.д.).
Комплектное распределительное устройство ИКВН не предназначено для работы:

- в условиях, опасных в отношении пожара или взрыва;

- в условиях действия газов, паров и химических отложений, вредных для изоляции;

- в условиях действия газов, насыщенных токопроводящей пылью.

Комплектное распределительное устройство ИКВН-10 соответствует требованиям ГОСТ 14693 и технических условий ТУ3414715.004.18525370-04.

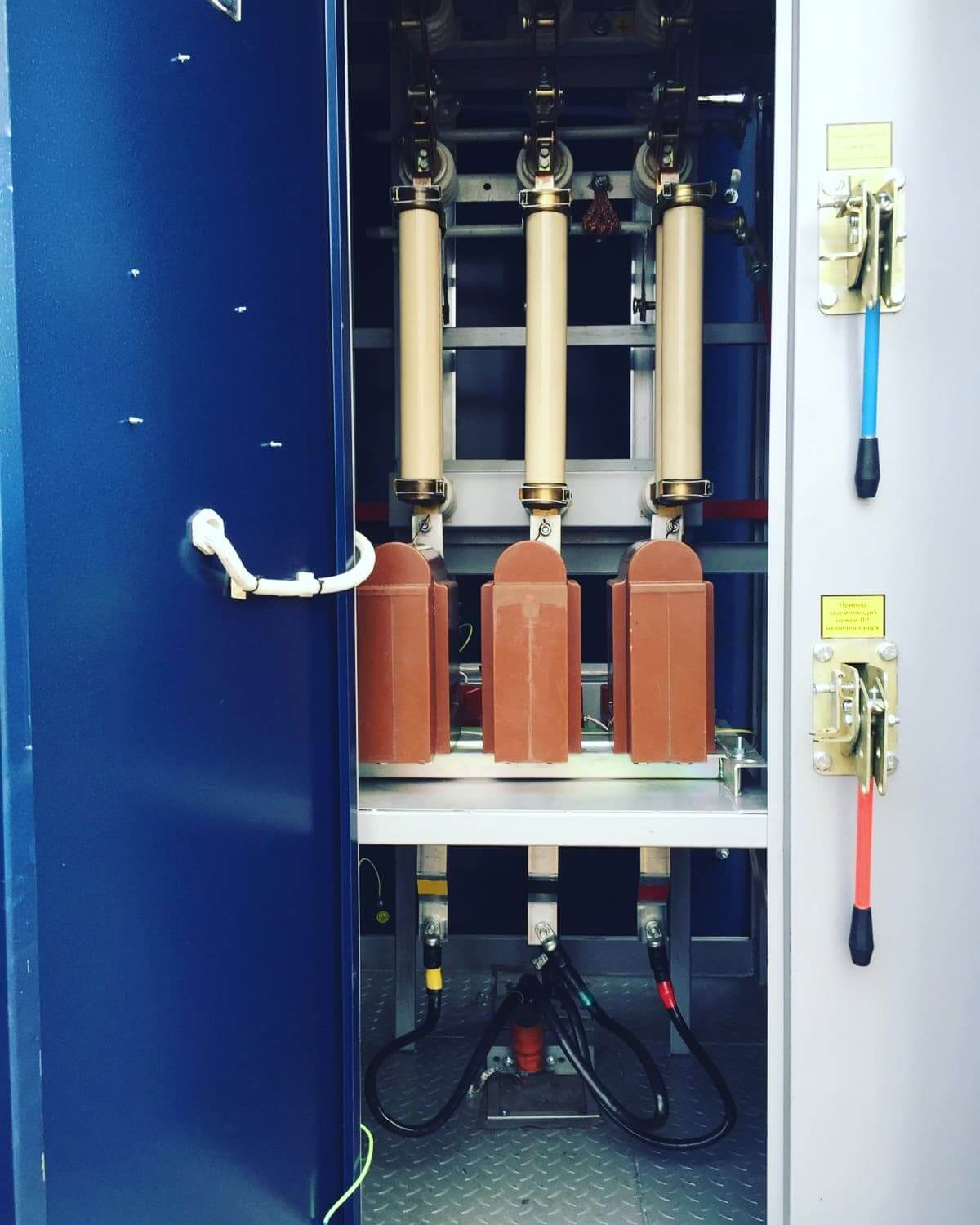

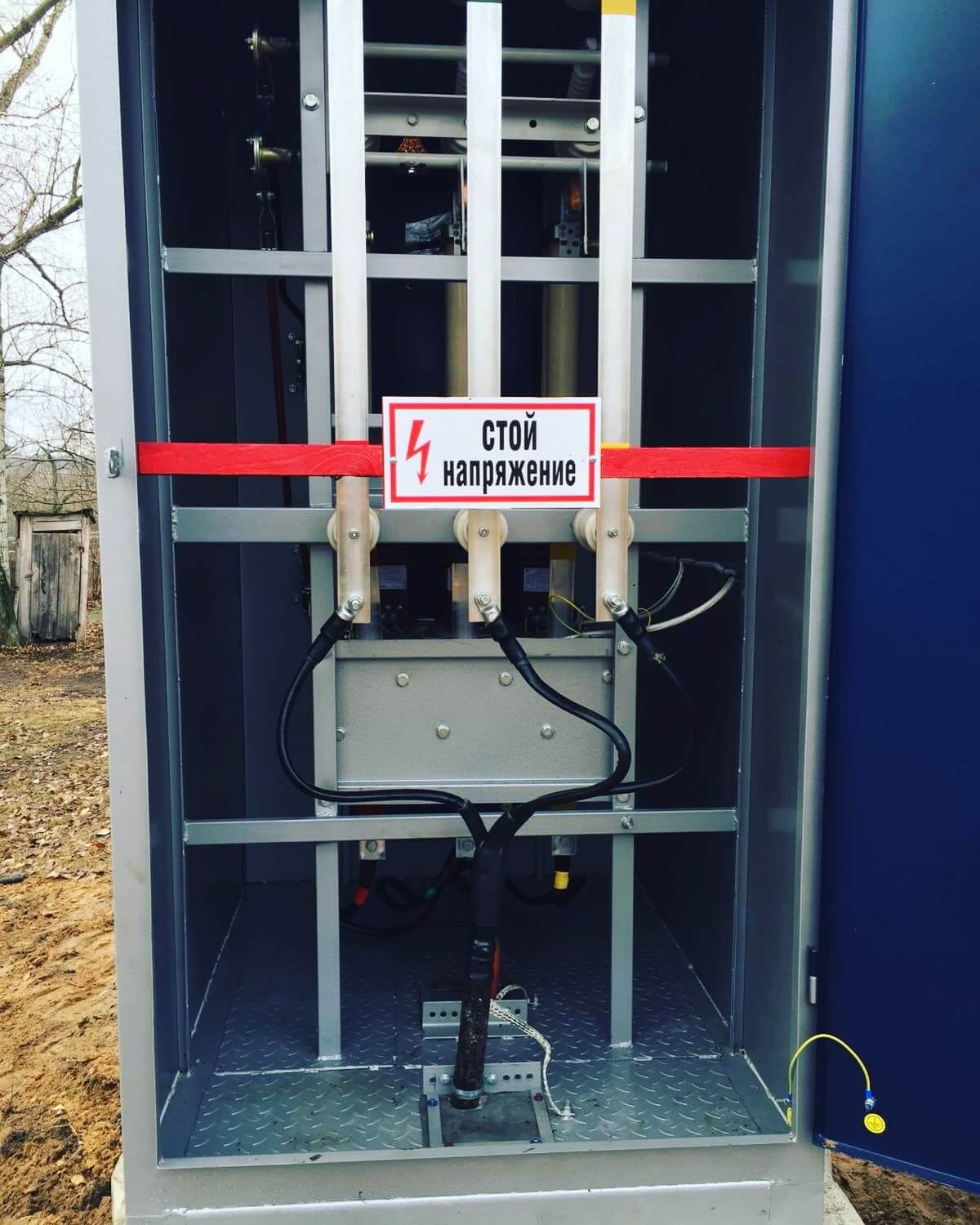

ИКВН-10 представляет собой металлический шкаф с двумя дверями, габаритом 1600х1000х2175 мм, ( 2400х1000х2175 мм для ИКВН-2-10-20/630) в котором расположены электрические аппараты (выключатель нагрузки ВН, разъединители и высоковольтные предохранители ПКТ) соединенные между собой в соответствии с электрической схемой.
от 140 000 ₽
ИКВН-6 ИКВН-6 Комплектное распределительное устройство ИКВН-6-20/630-У1 предназначено для секционирования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 кВ для систем с изолированной нейтралью.
Основное назначение ИКВН-6 это подключение к городским кабельным сетям по специальной электрической схеме трансформаторных подстанций типа КТПН, используемых при строительстве. Подключение обычно выполняется к функционирующим в кабельной сети распределительным пунктам (РП) или комплектным трансформаторным подстанциям (КТП) в случаях, если в данных РП или КТП отсутствуют свободные ячейки с выключателями. Подключение ИКВН- 6 в разрыв между РП (КТП) и КТПН позволяет защитить действующие сети с РП и с КТП от возможных аварийных ситуаций, возникающих при строительстве на участке между РП (или КТП) и КТПН, и обозначить границу ответственности между службами эксплуатации кабельных сетей и службами, эксплуатирующими электрические сети строительства.
Применение ИКВН возможно и в других специальных электрических сетях (например, при проведении работ в различных отраслях промышленности, где широко применяются передвижные трансформаторные подстанции, работающие по специальным схемам, и т.д.).
Комплектное распределительное устройство ИКВН не предназначено для работы:

- в условиях, опасных в отношении пожара или взрыва;

- в условиях действия газов, паров и химических отложений, вредных для изоляции;

- в условиях действия газов, насыщенных токопроводящей пылью.

Комплектное распределительное устройство ИКВН-6 соответствует требованиям ГОСТ 14693 и технических условий ТУ3414715.004.18525370-04.

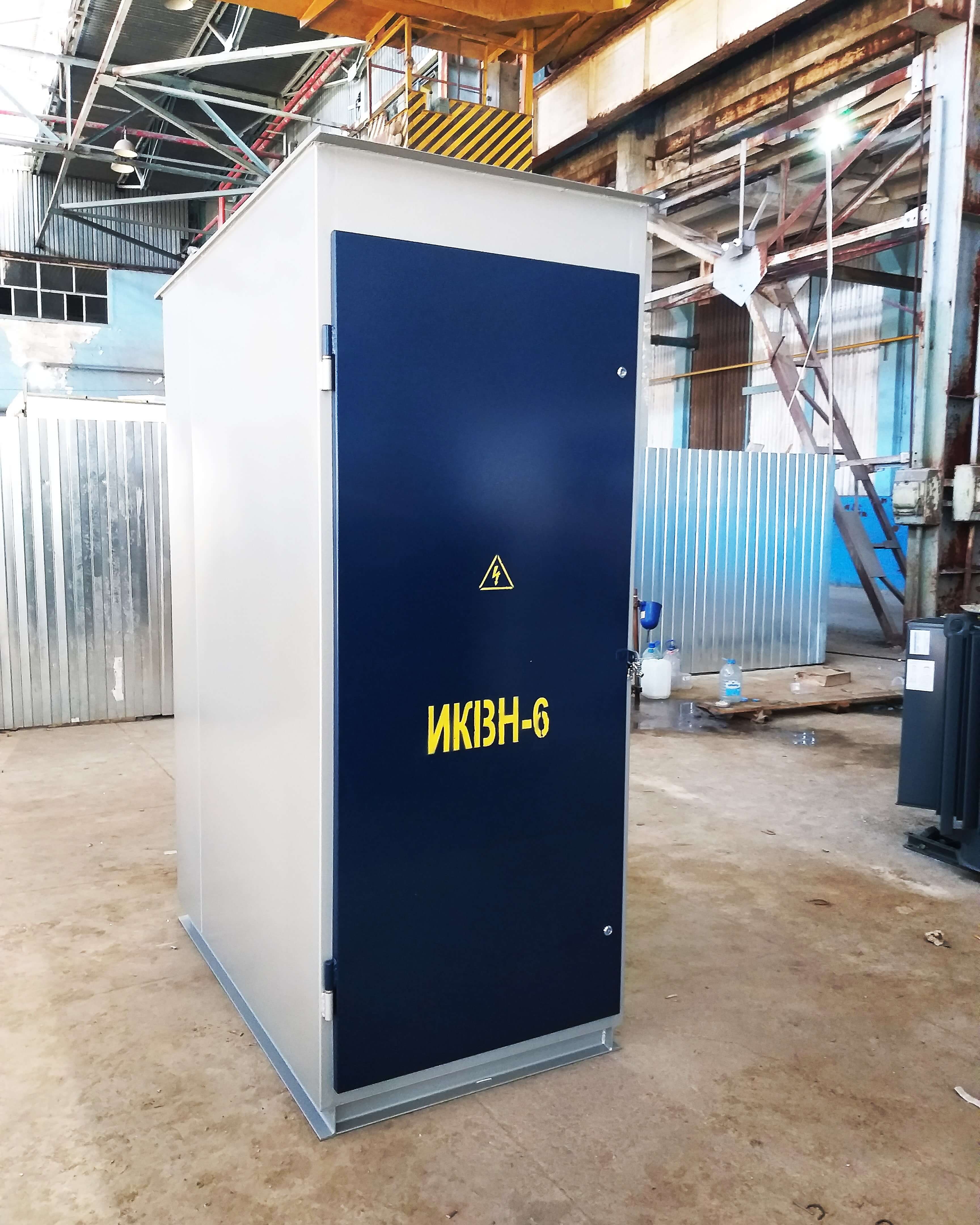

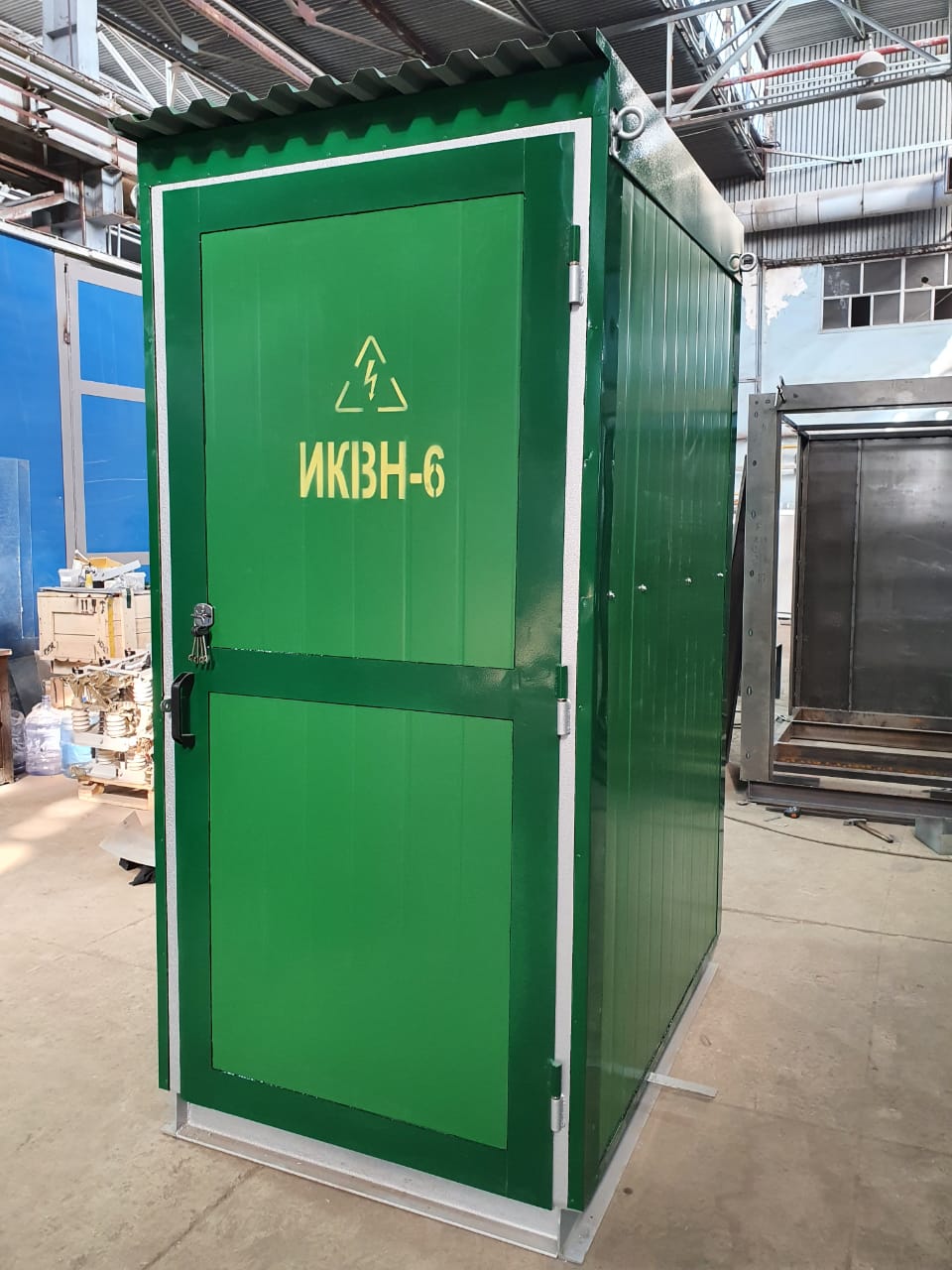

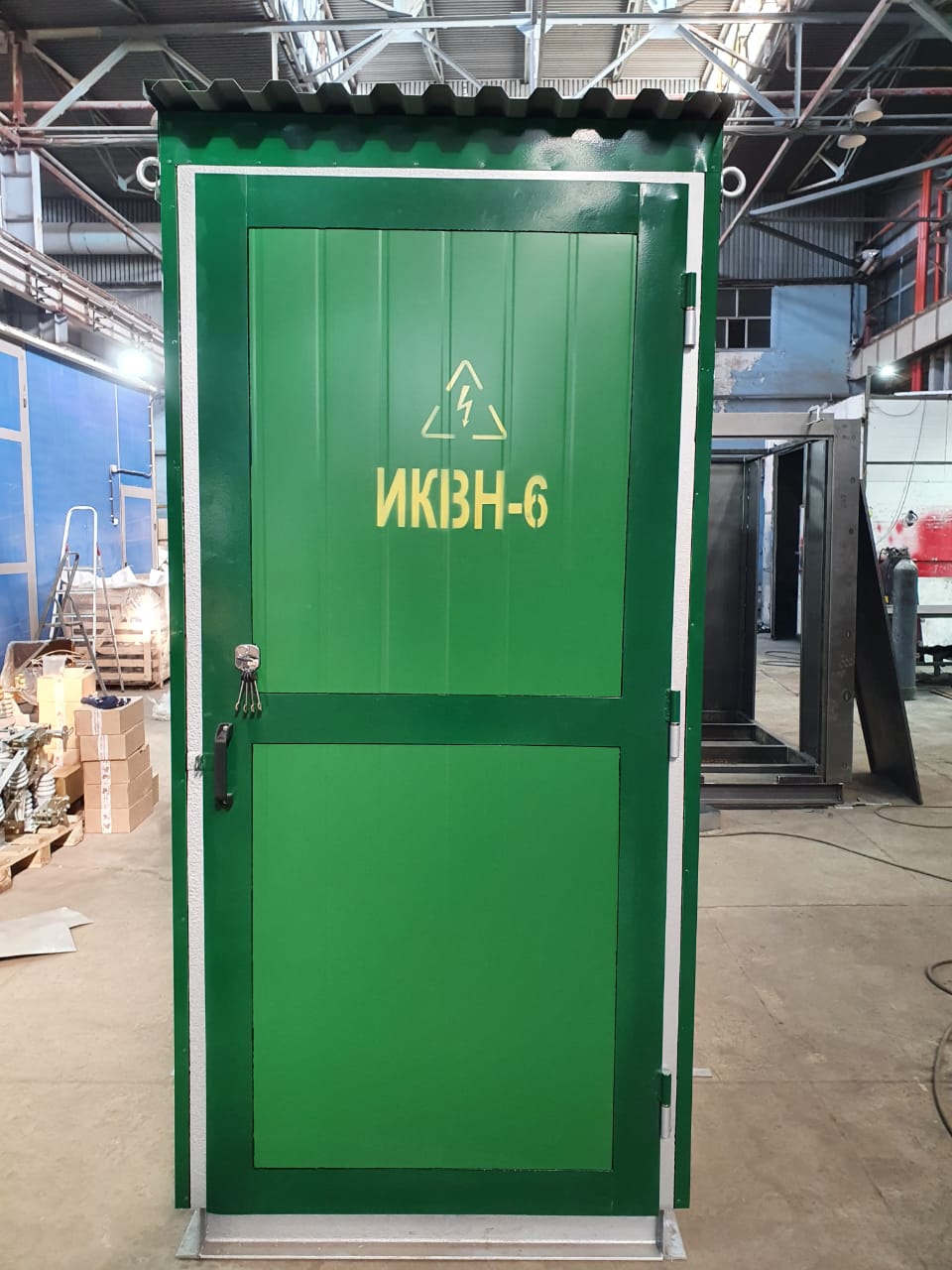

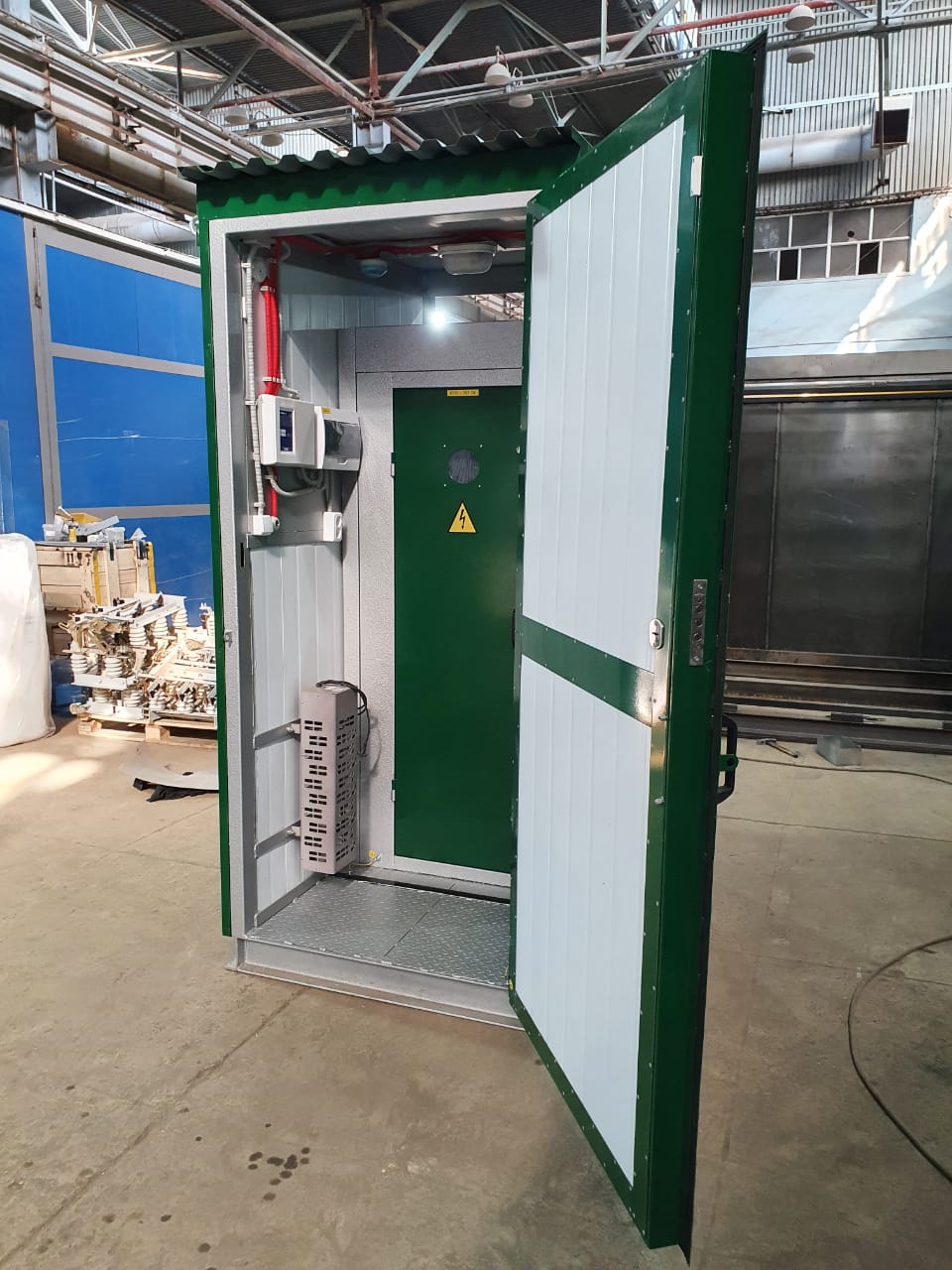

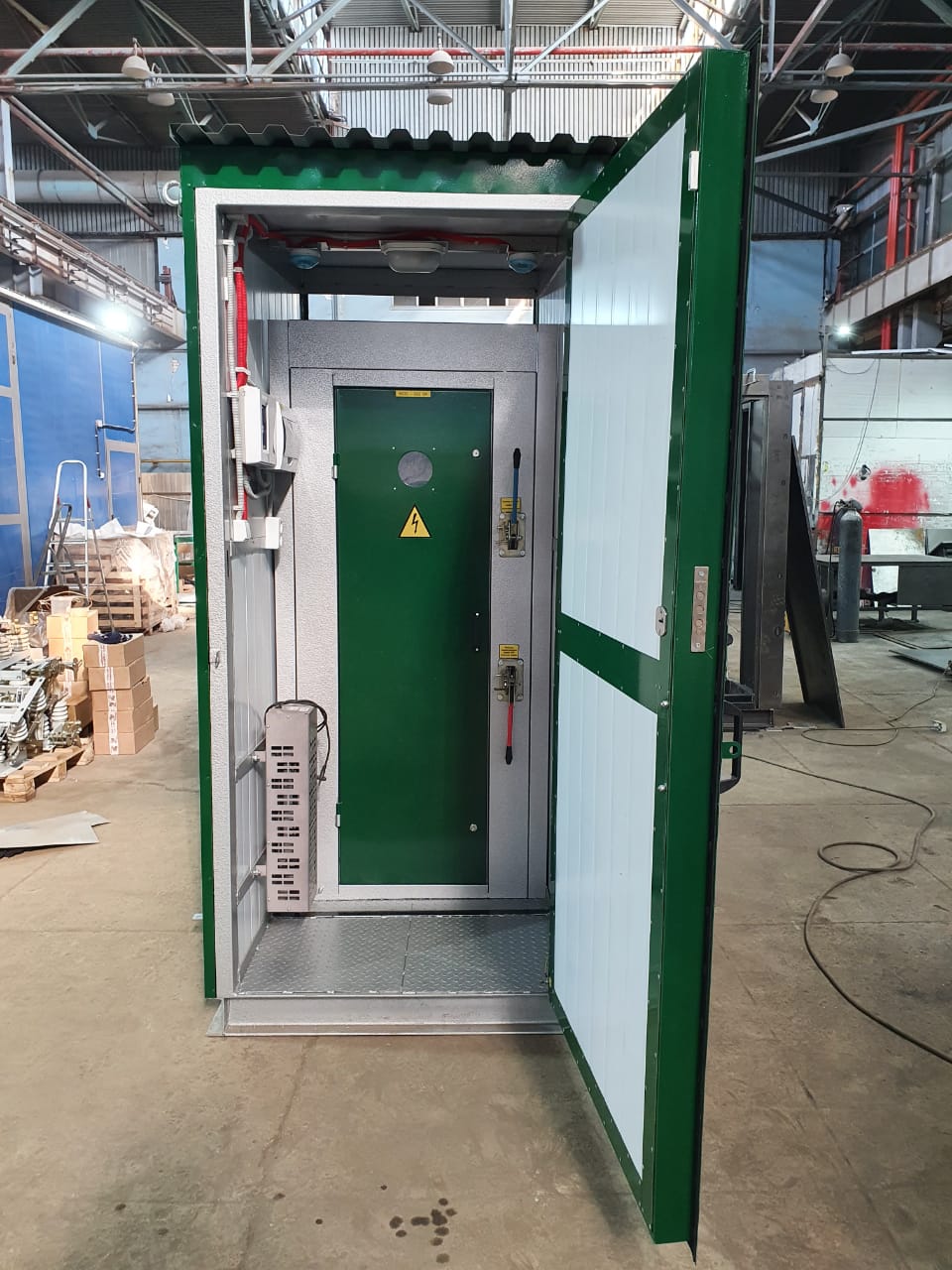

ИКВН-6 представляет собой металлический шкаф с двумя дверями, габаритом 1600х1000х2175 мм, ( 2400х1000х2175 мм для ИКВН-2-10-20/630) в котором расположены электрические аппараты (выключатель нагрузки ВН, разъединители и высоковольтные предохранители ПКТ) соединенные между собой в соответствии с электрической схемой.
от 140 000 ₽

Характеристики

Номинальное напряжение, кВ 10 (6)
Наибольшее рабочее напряжение (линейное), кВ 12 (7,2)
Номинальный ток главных цепей, А 630
Наибольший ток отключения выключателя нагрузки (амплитудное значение), кА 51
Номинальный ток термической стойкости, кА 20
Вид изоляции воздушная
Комплектное распределительное устройство ИКВН-10-20/630-У1 предназначено для секционирования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ для систем с изолированной нейтралью.

ИКВН-10 представляет собой металлический шкаф с двумя дверями, габаритом 2175х1660х930мм., в котором расположены электрические аппараты (выключатель нагрузки ВН, заземляющие разъединители ЗР и высоковольтные предохранители ПКТ), соединенные между собой в соответствии с электрической схемой.
