Состав трансформаторной подстанции МКТП
Мачтовая трансформаторная подстанция МКТП устанавливается на металлоконструкциях с креплением на стойке. Трансформатор расположен на высоте 3600 мм от уровня земли, с учетом того, что расстояние от земли до высоковольтных токоведущих частей должно быть 4500 мм (согласно ПУЭ).

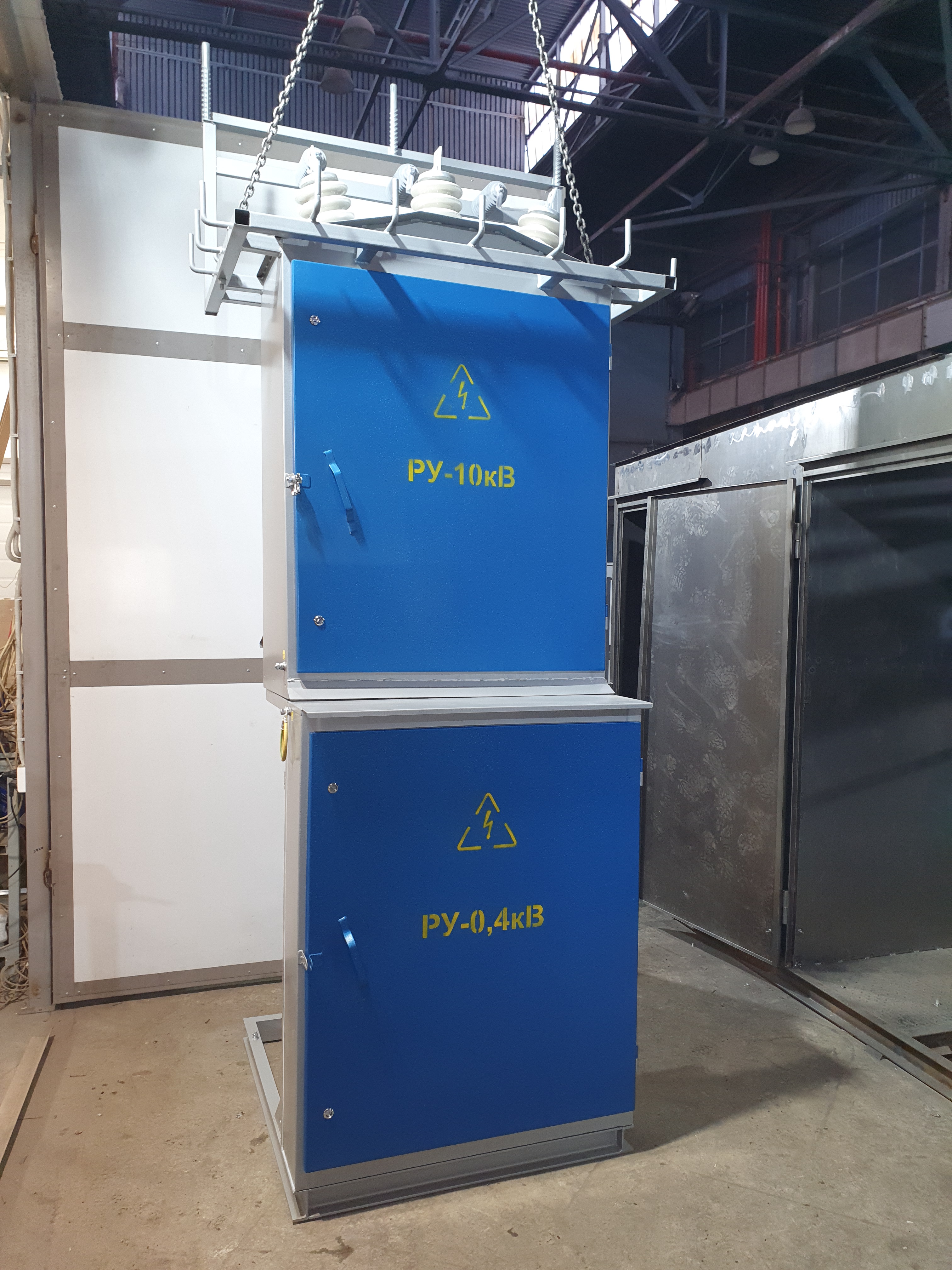

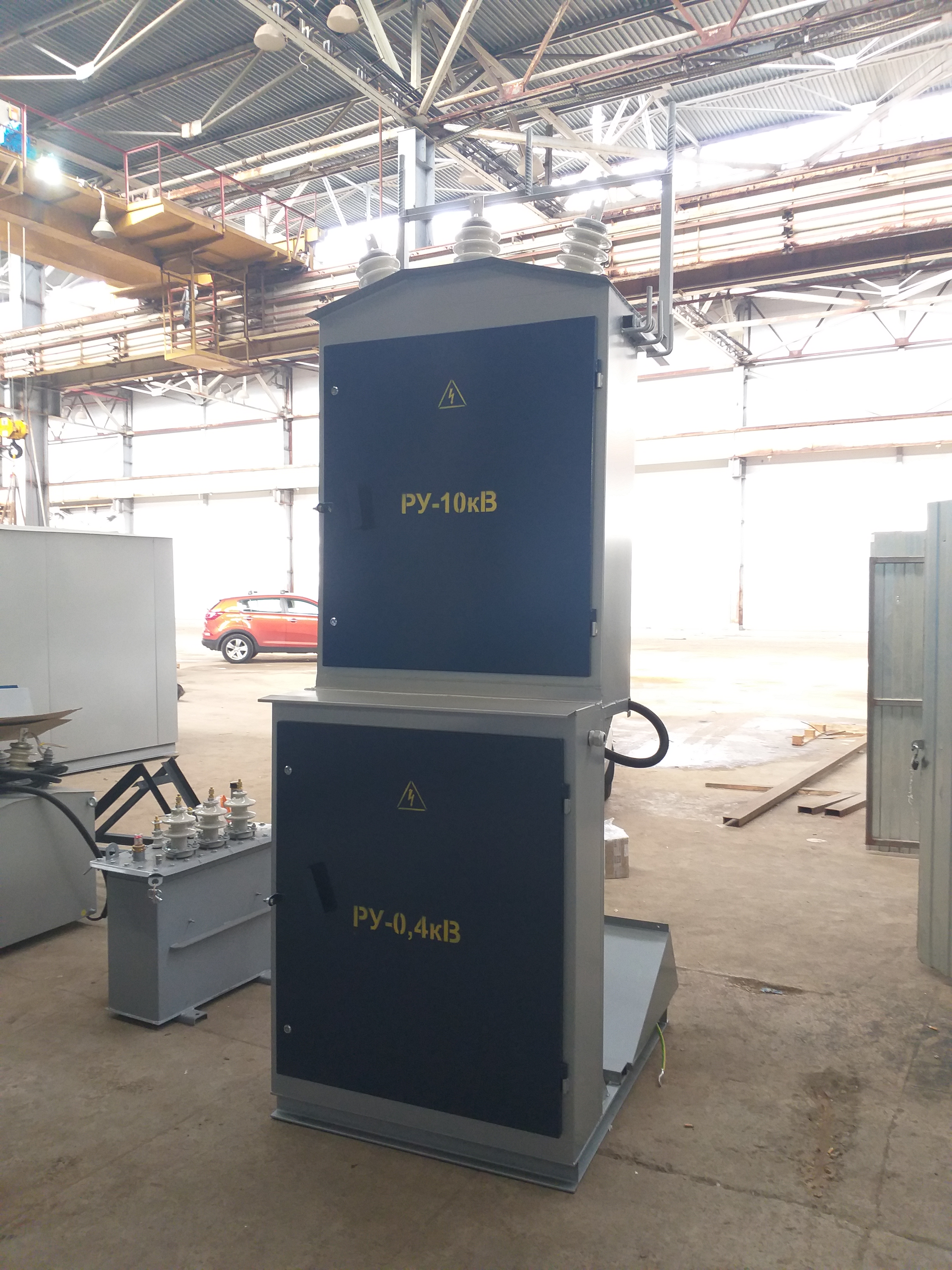

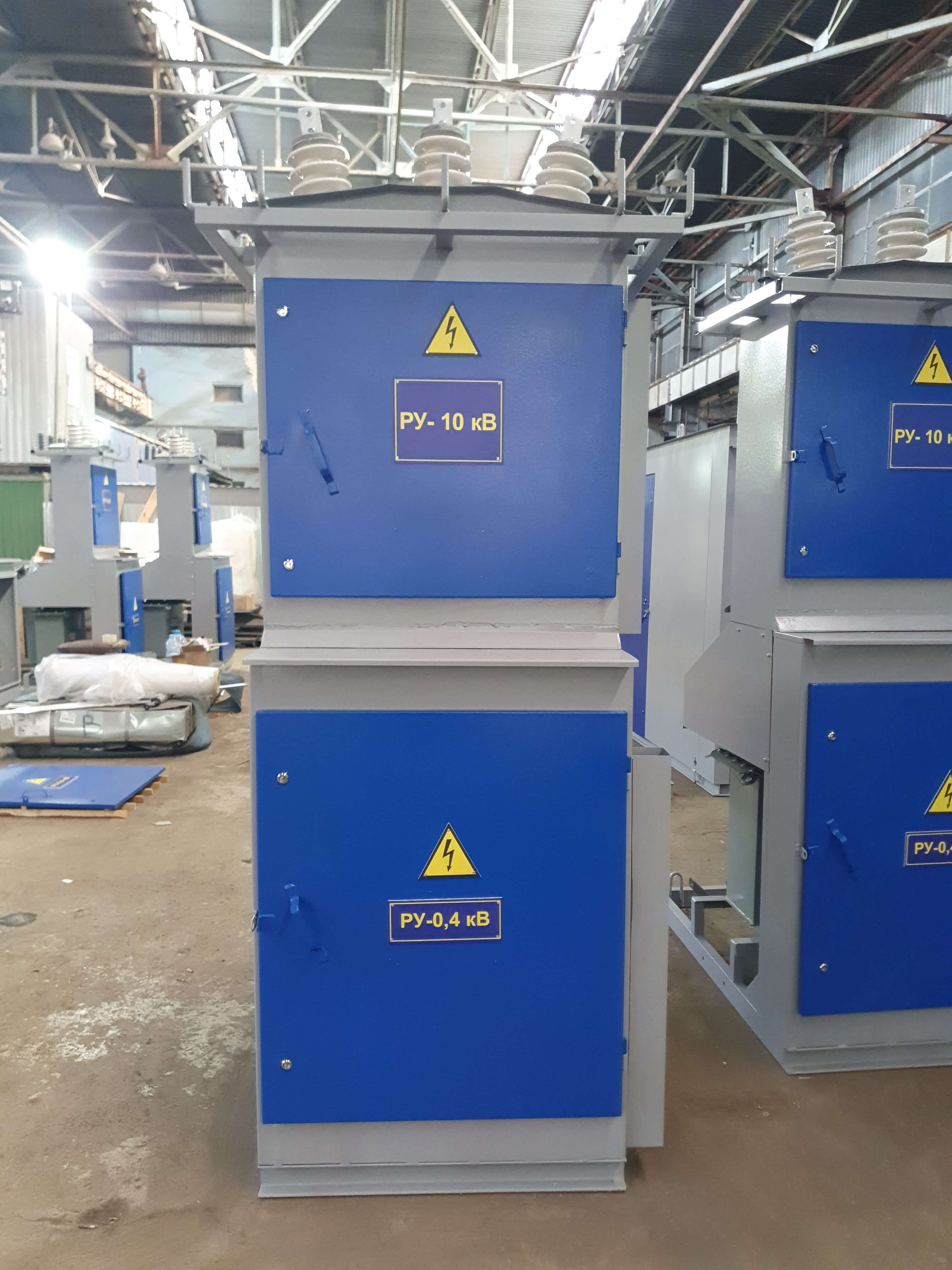

- Шкаф высокого напряжения (шкаф РУВН);
- Силовой трансформатор;
- Шкаф низкого напряжения (шкаф РУНН).
УВН состоит из двух оцинкованных траверс, на которых монтируется высоковольтное оборудование. На верхней траверсе установлены высоковольтные штыревые изоляторы типа ШФ-10 и ограничители перенапряжения ОПН-10.
Нижняя траверса изготавливается в двух вариантах:
- Траверса с высоковольтными предохранителями типа ПКТ (при варианте с РЛНД);
- Траверса с предохранителем-разъединителем выхлопного типа ПРВТ-10.
Опорная металлоконструкция для силового трансформатора и все траверсы покрываются методом горячего цинкования. Трансформатор ТМГ устанавливается на высоте 3600 мм от уровня земли (исходя из требуемого расстояния 4500 мм от земли до высоковольтных токоведущих частей согласно ПУЭ).
Комплектация МКТП

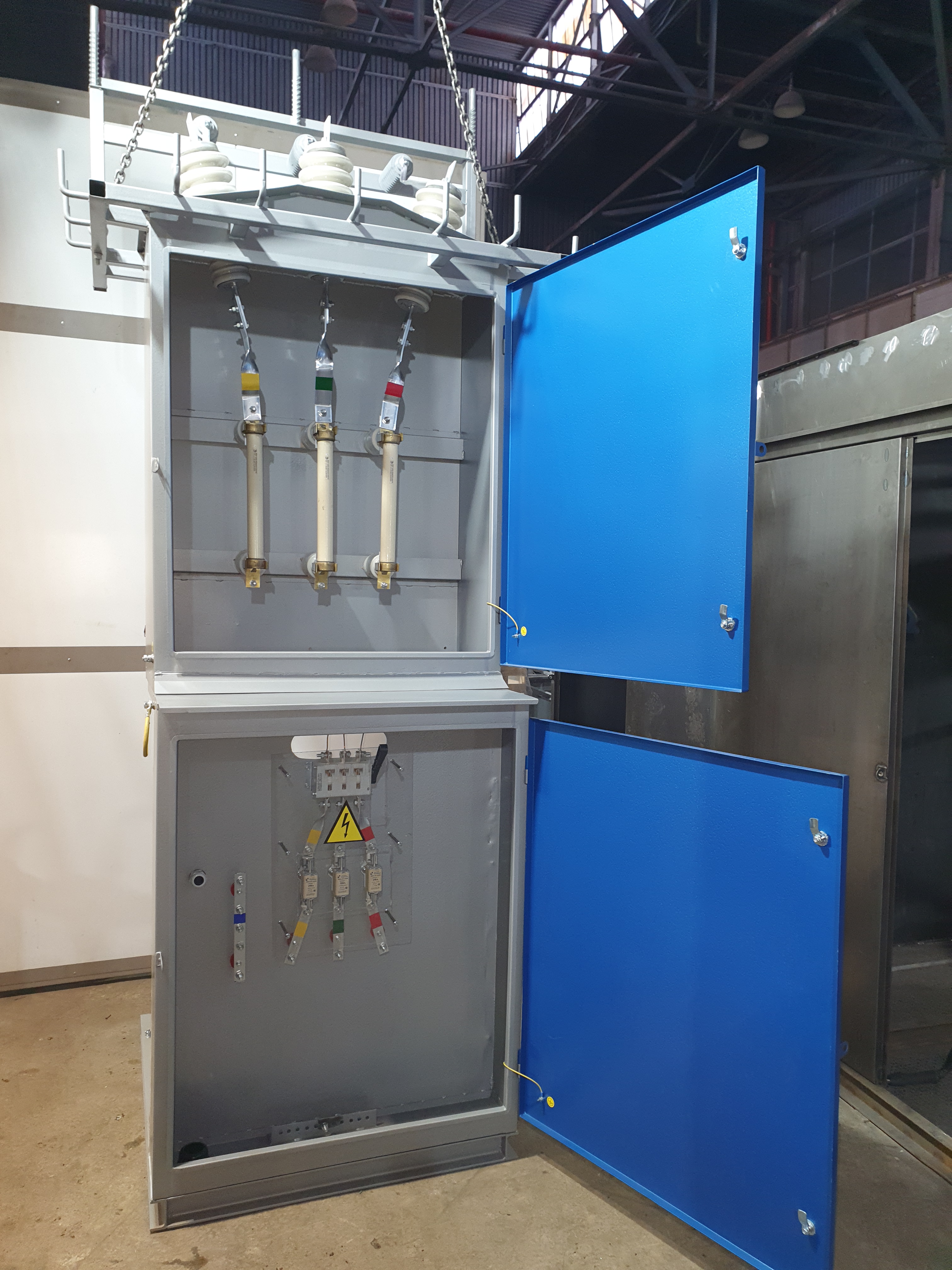

Подключение трансформаторной подстанции к сети на стороне ВН происходит при помощи высоковольтного разъединителя типа РЛНД (собственного производства), которым комплектуется подстанция дополнительно по желанию заказчика. Шкаф РУВН состоит из блока высоковольтных предохранителей, высоковольтных разрядников 6(10)кВ и приемных изоляторов.
Шкаф РУНН комплектуется вводным рубильником или автоматическим выключателем, ввода, ограничителями перенапряжения, прибором учета. При необходимости наше предприятие имеет возможность установки панели уличного освещения с приборами автоматического и ручного управления. На отходящих фидерах НН напряжения устанавливаются автоматические выключатели.
Комплект поставки
В комплект поставки входят
- Шкаф УВН и шкаф РУНН, смонтированные на раме;
- Силовой трансформатор (по заказу);
- Ограничители перенапряжения (разрядники) 6 (10) кВ;
- Счетчик (по заказу);
- Разъединитель РЛНДМ.1-10Б/400.
- Привод разъединителя ПРНЗ-10;
- Комплект штыревых изоляторов 6 (10) кВ и 0,4 кВ;
- Комплект эксплуатационных документов.
Позиции 2, 3, 4, 6 поставляются при указание в заказе.
Технические Характеристики МКТП
