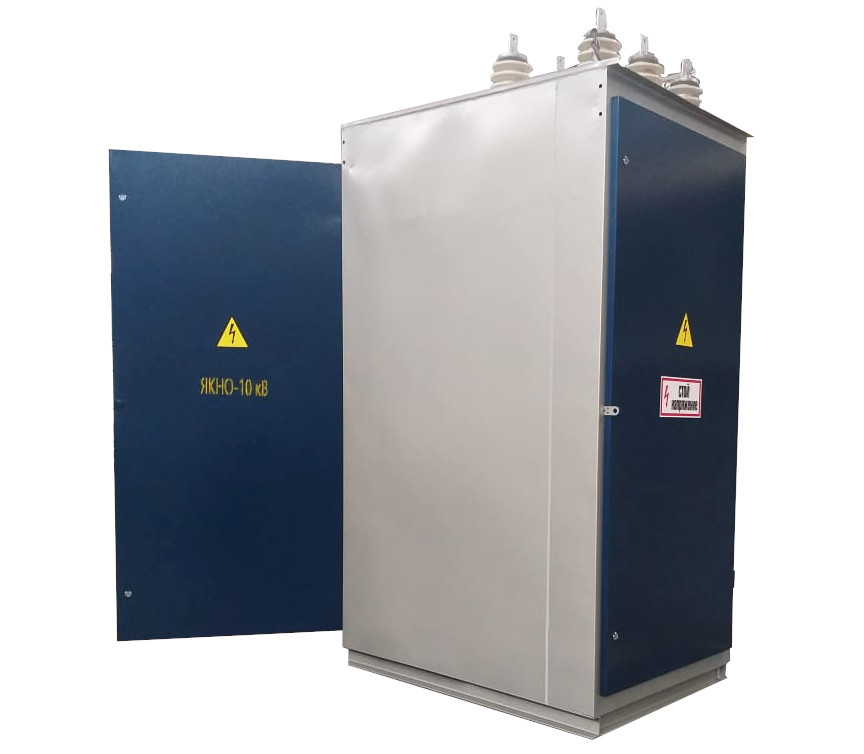

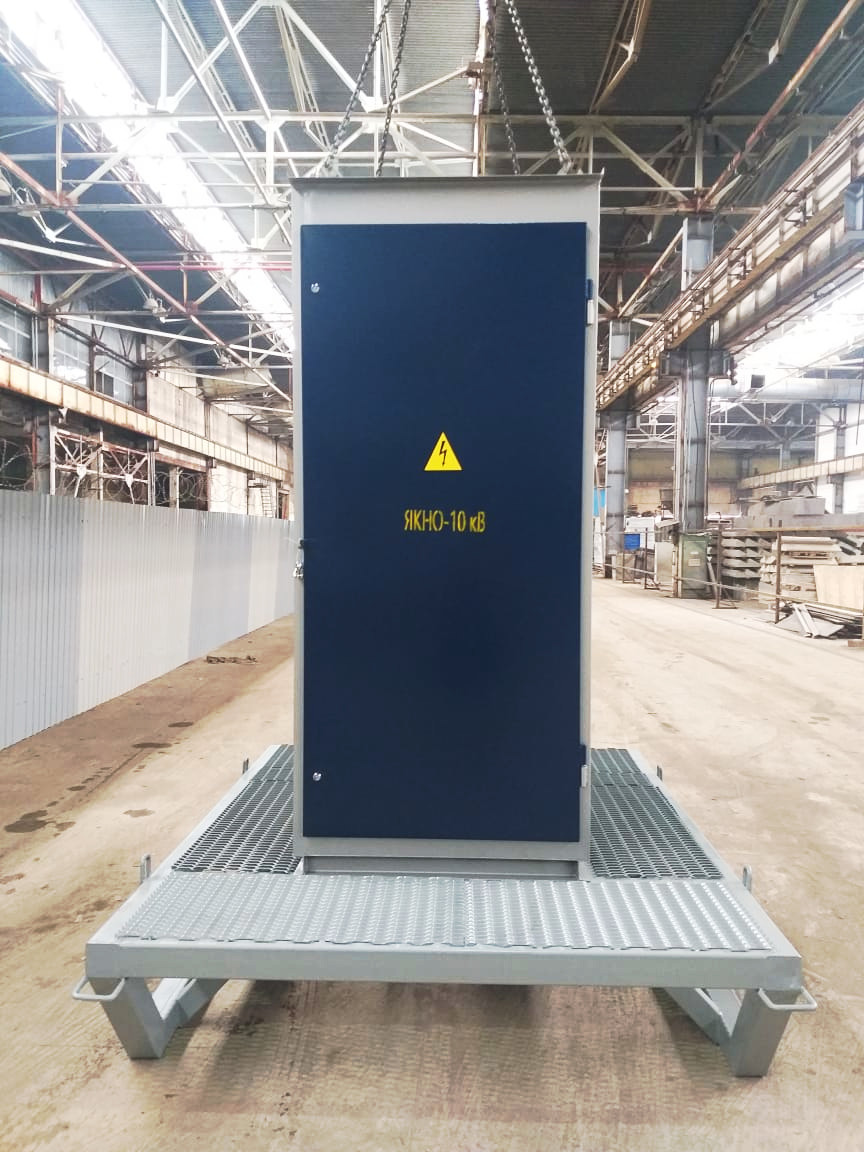

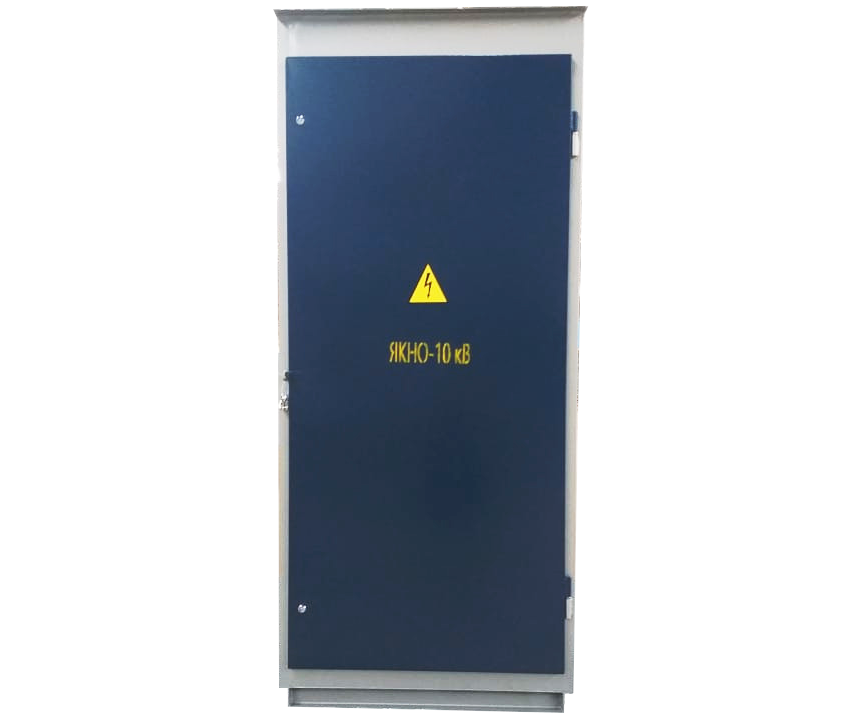

ЯКНО

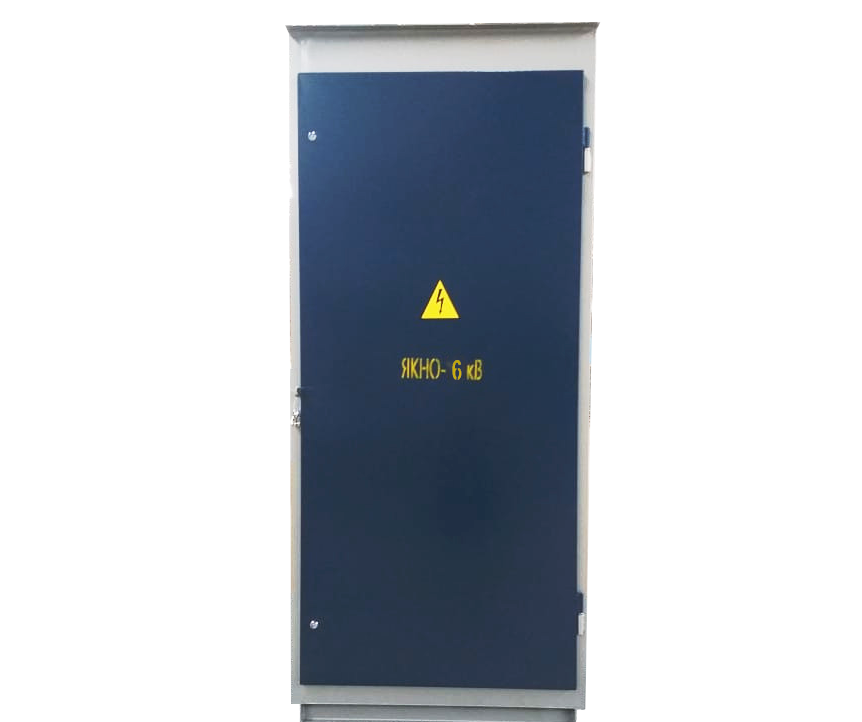

ООО ПерсоналЭнергоСтрой производит и реализует КРУ серии ЯКНО (ячейка карьерная наружной установки) с вакуумными выключателями. Оборудование применяется для работы в электрических системах трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной нейтралью. По заказу мы так же выполняем пусконаладочные работы.
Цена по запросу
Для получения БЕСПЛАТНОЙ консультации по Пункт коммерческого учета ПКУ свяжитесь с нами по телефону: 8 (800) 201 75 40 или закажите обратный звонок

Каталог оборудования

Характеристики

Номинальное напряжение (линейное), кВ 10
Максимальное рабочее напряжение (линейное), кВ 12
Номинальный ток, А 630, 1000
Номинальный ток главных цепей, А от 5 до 600
Номинальный ток вспомогательных цепей, А 1 или 5
Номинальная частота, Гц 50
Класс точности приборов учёта 0,5; 0,5S, 0,2, 0,2S
Климатическое исполнение по ГОСТ 15150-69 У1; УХЛ1
Степень защиты по ГОСТ 14254-96 IP54
Срок службы, не менее 30 лет
Условия обслуживания двухстороннее
Номинальный ток отключения, кА 12,5
Номинальный ток термической стойкости, кА 12,5
Номинальное напряжение питания вспомогательных цепей, В ~220
Номинальный ток электродинамической стойкости, кА 32
Габаритные размеры (ВхШхГ) исполнение кабель/кабель 2684х1000х1480
Габаритные размеры (ВхШхГ) исполнение ввод и/или вывод воздух 2915х1000х1480
Вес ЯКНО, кг 850
Гарантия, месяцев 30

Производство ЯКНО

Компания «ПерсоналЭнергоСтрой» выполняет изготовление, доставку и подключение карьерных ячеек ЯКНО/ЭТМ с вакуумным выключателем.

В ассортименте — множество видов комплектных распределительных устройств. Наша продукция активно используется в трехфазных электросетях с переменным током. Стандартные рабочие показатели, необходимые для подключения:

  • Частота тока от 50 до 60 Гц.

  • Напряжение от 6 до 10 кВ.

Оборудование можно использовать в системах как заземленной при помощи дугогасящего реактора, так и с изолированной нейтралью.

Обеспечиваем весь комплекс работ, в том числе, пусконаладочные работы и обслуживание.

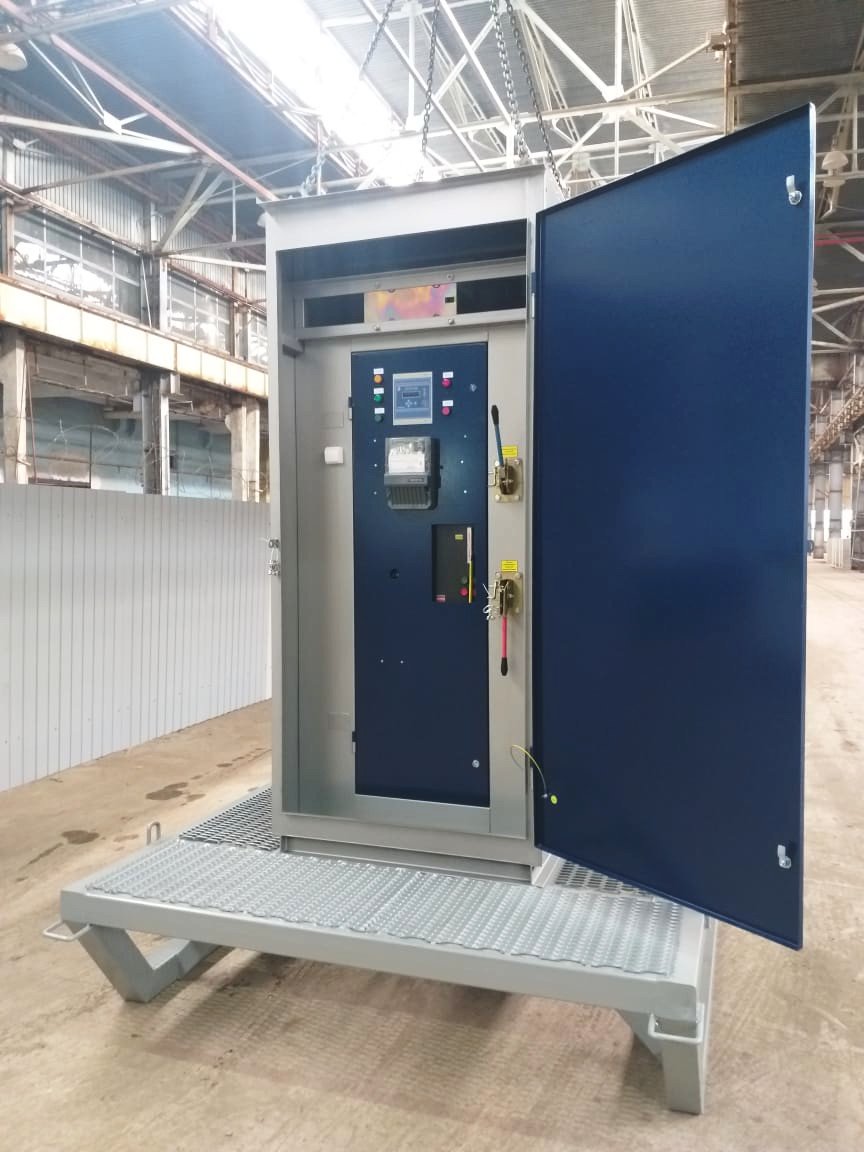

Особенности конструкции ячеек ЯКНО/ЭТМ с вакуумным выключателем

Все внутреннее оборудование помещается в стальной корпус. При его изготовлении используется гнутый профиль и листы металла. Для увеличения длительности использования на открытом воздухе и защиты от появления коррозии, его окрашивают полимерными составами с использованием технологии порошкового напыления. Корпус не позволяет проникать внутрь влажности и пыли, исключает вандализм и хищение деталей.

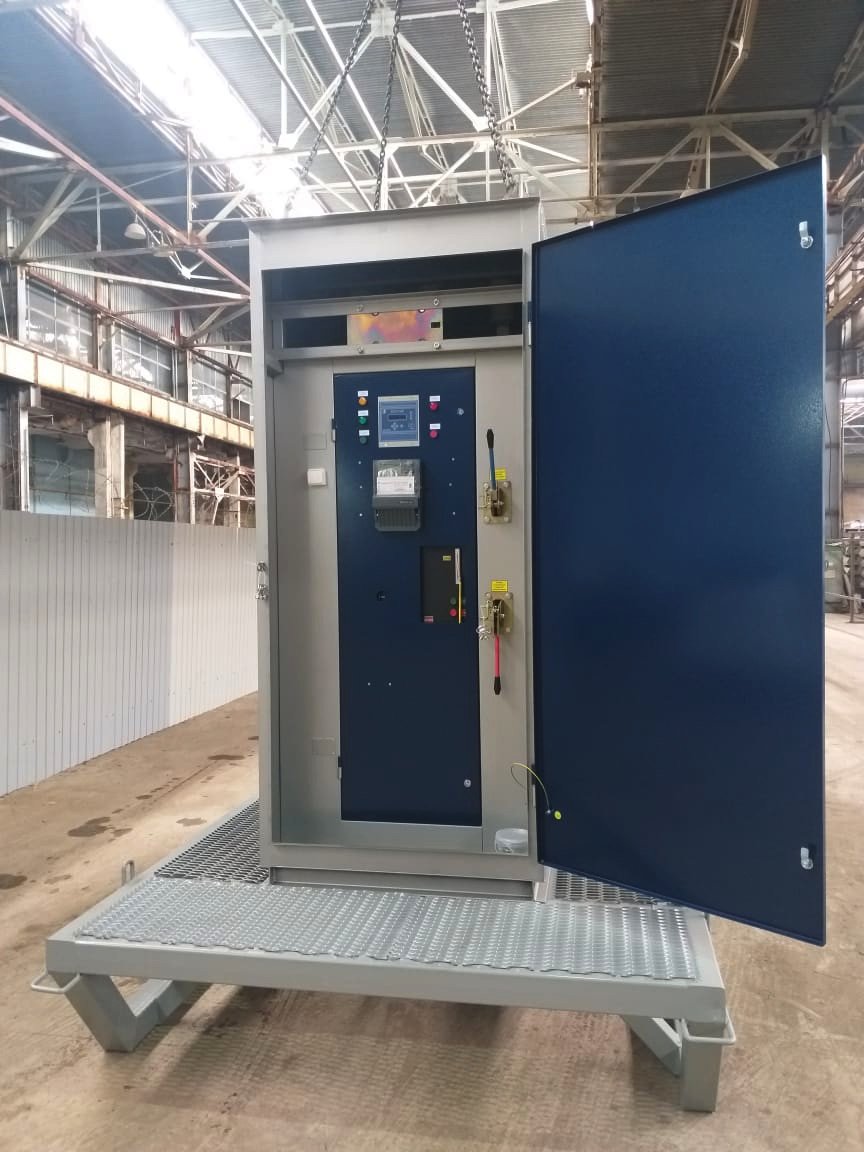

Приборы основных и вспомогательных сетей размещаются внутри. Во внутренний отсек помещается:

  • Рукоятки средств управления и приводов.

  • Защитные реле.

  • Оборудование для сигнализации.

  • Средства учета энергопотребления.

Также возможна установка и другой техники. Если вы используете также вторичные сети, то в дополнительном отсеке можно установить все необходимое.

В зависимости от запрошенного варианта изготовления, возможно внутреннее разделение ячейки или создание системы освещения. Это позволит значительно упростить процесс обслуживания ночью.

Все смонтированные внутри ячейки приборы заземляются. Возможно использование мобильного защитного заземления и подключение дополнительных устройств. Специальные язычки для этого уже предусмотрены производителем в конструкции корпуса.

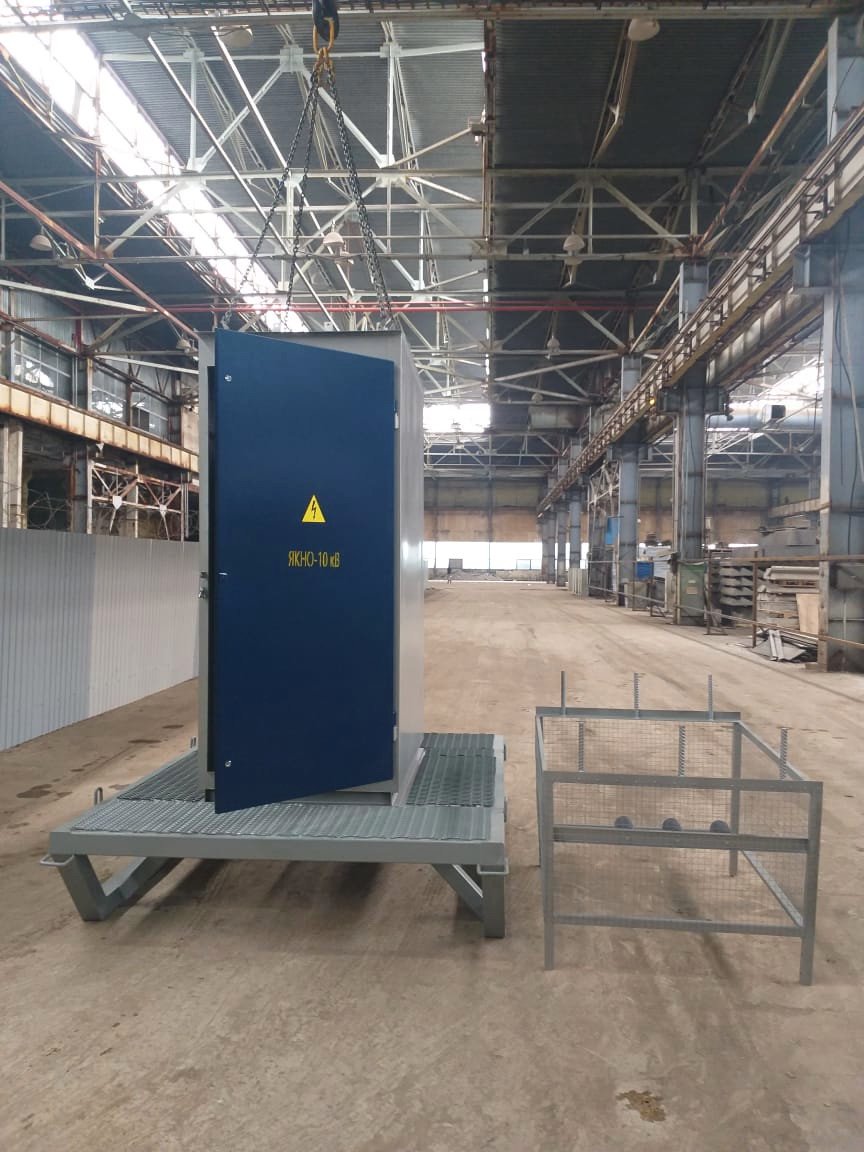

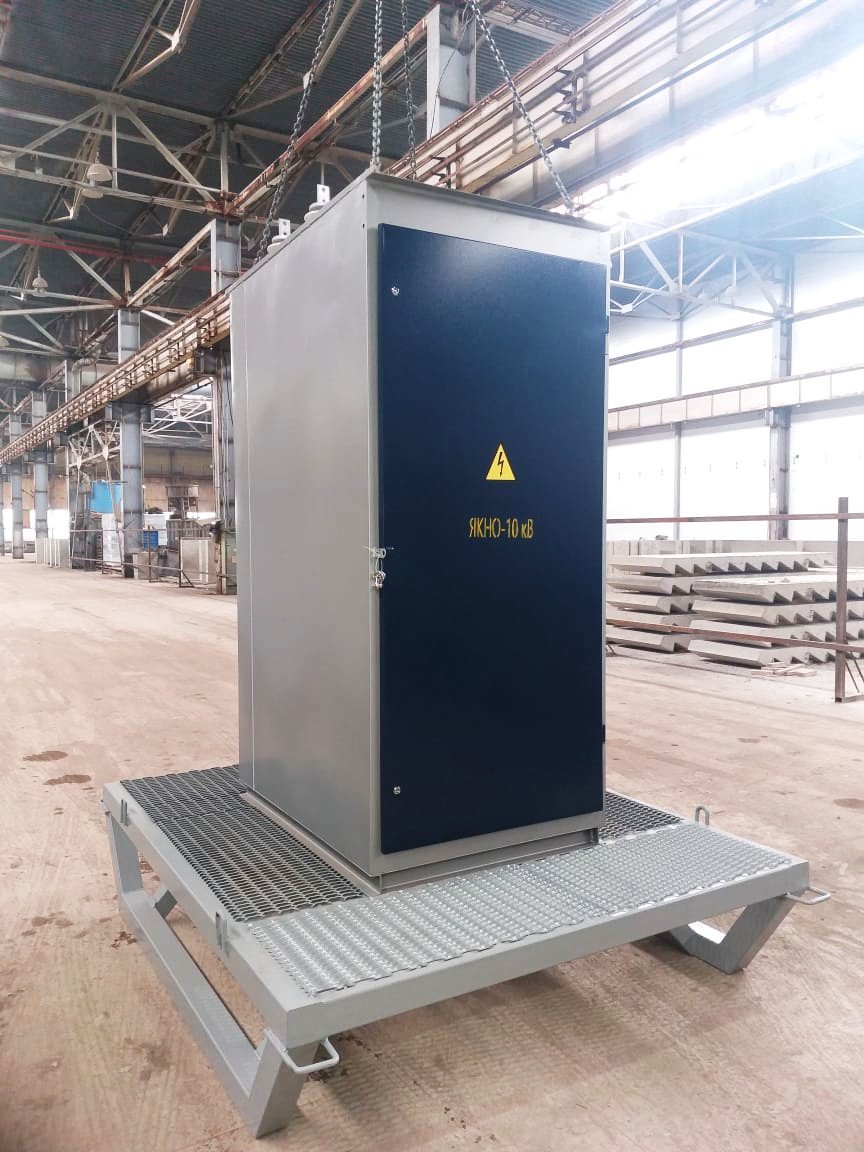

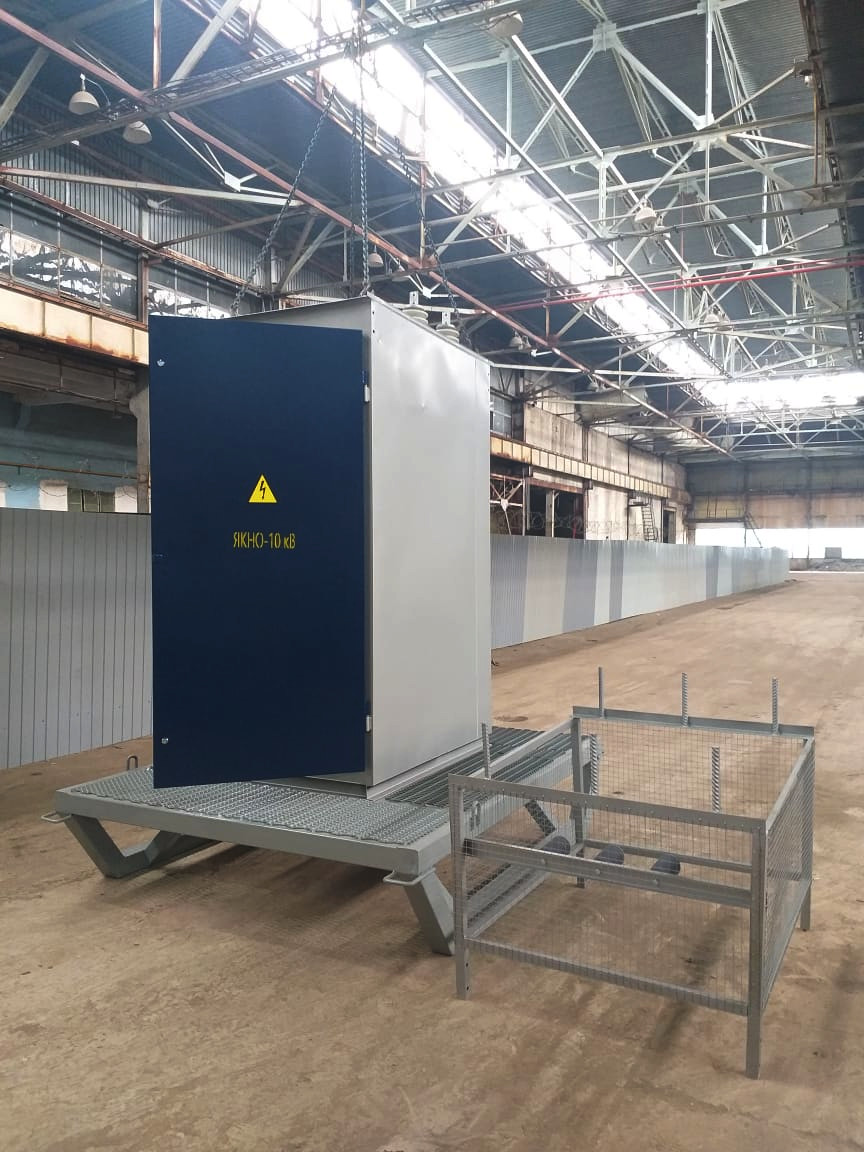

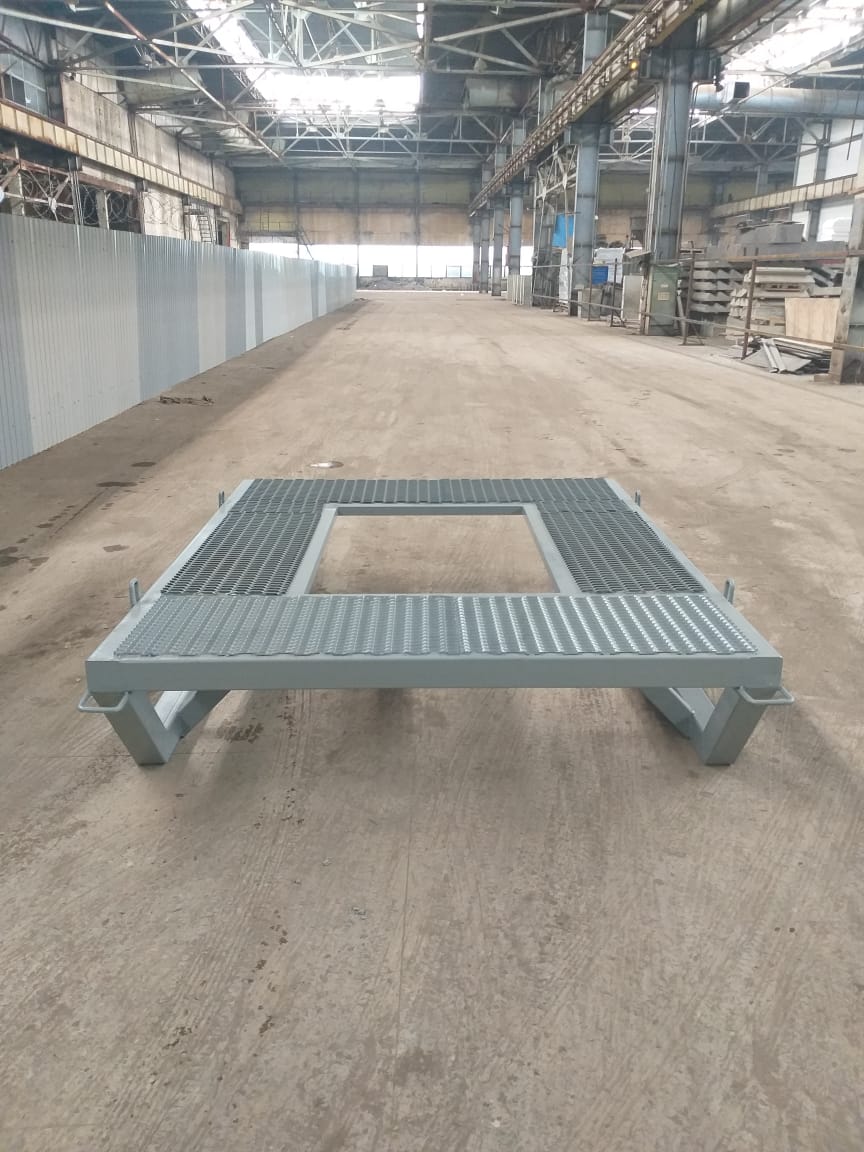

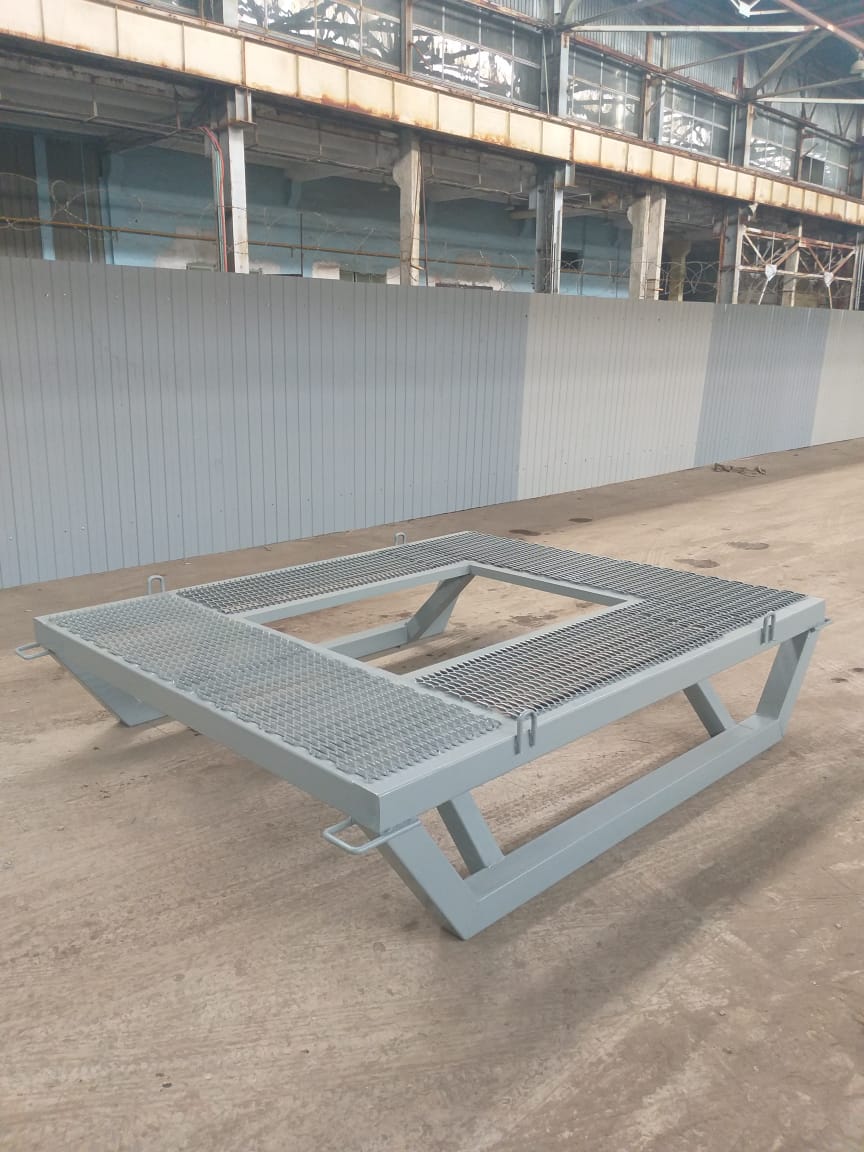

В зависимости от вашего запроса, устройство можно установить как на салазки, так и на болты с врезными шайбами.

Благодаря установке специальной дверцы, исключено проникновение в ячейку посторонних.

Преимущества использования ЯКНО

  • Конструкция оснащается сетчатыми дверьми. Это позволяет обеспечить естественную вентиляцию.

  • Все провода изолируются в соответствии с требованиями ГОСТ. У них есть многожильная оплетка с цветовой маркировкой.

  • Во внешнем корпусе есть смотровые окна. Так вы сможете понять, как подсоединены разъединители.

  • Для создания дополнительной защиты от ЧП, все тяги и их уловители изолированы.

  • На двери установлено морозостойкое уплотнение. Оно повышает герметичность и не пропускает внутрь сквозняк, пыль и влагу.

  • В конструкции уже предусмотрены средства для установки отходящего и вводного силового кабеля.

Основные требования к использованию ячейки

Оборудование может применяться в условиях российского климата. Температурный диапазон составляет от -60 до +45 °С. Высота над уровнем моря стандартная — не более 1 тыс. метров.

Ячейки подойдут для монтажа в районах с умеренной сейсмической активностью — не более 9 баллов по MSK-64. Это обеспечивает полное соответствие требованиям стандарта ГОСТ 17516.1.

Требования к окружающей среде ограничены отсутствием агрессивных паров и взрывоопасных частиц, всего, что может повлиять на качество изоляции проводов.

Купить карьерную ячейку ЯКНО

Специалисты нашей компании готовы быстро доставить и собрать ячейки ЯКНО/ЭТМ. Отвечаем на все вопросы, касающиеся эксплуатации приборов, выполняем быструю доставку, установку и пусконаладочные работы.
