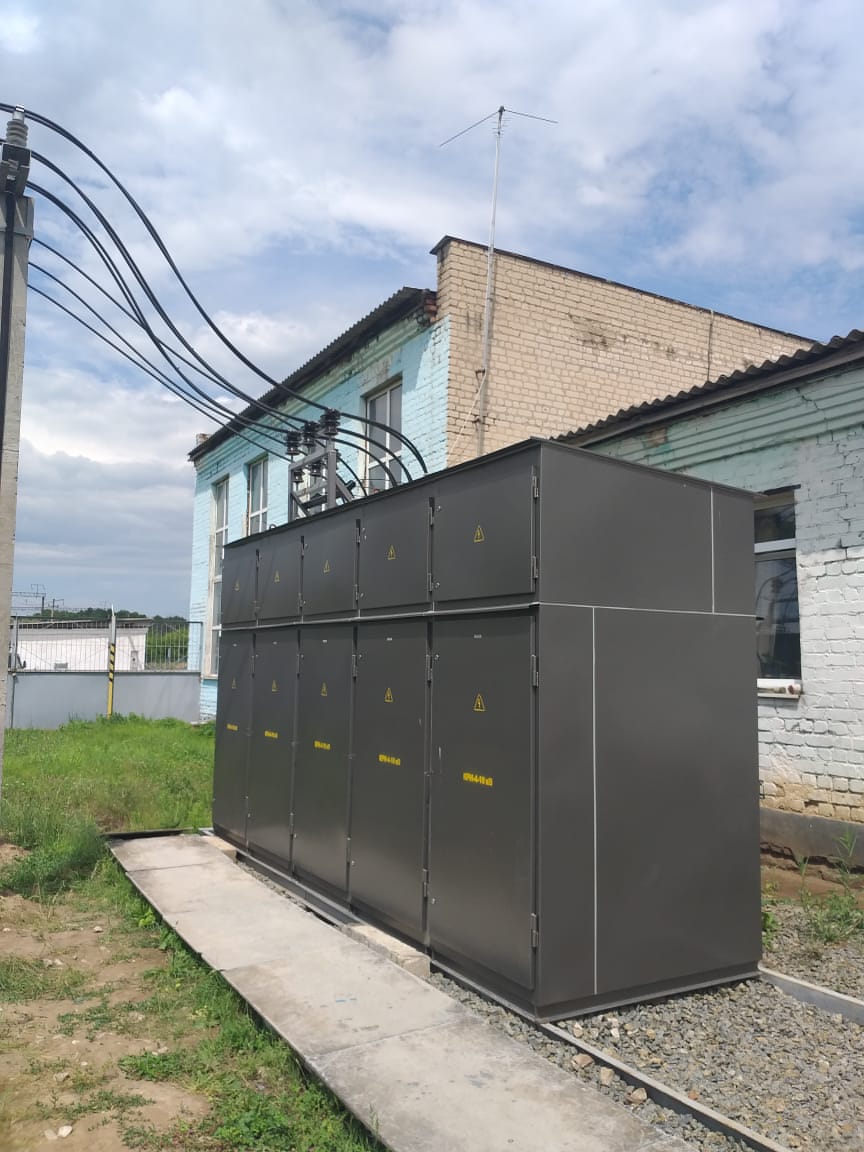

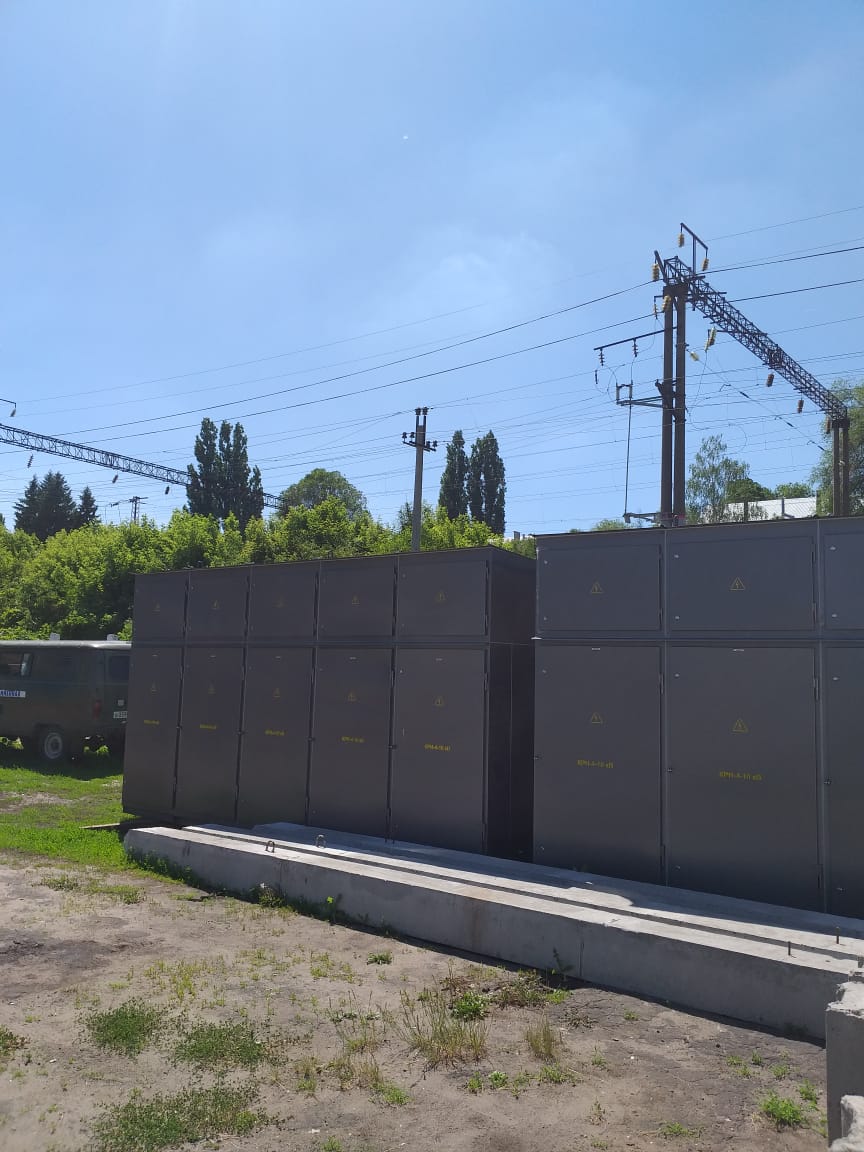

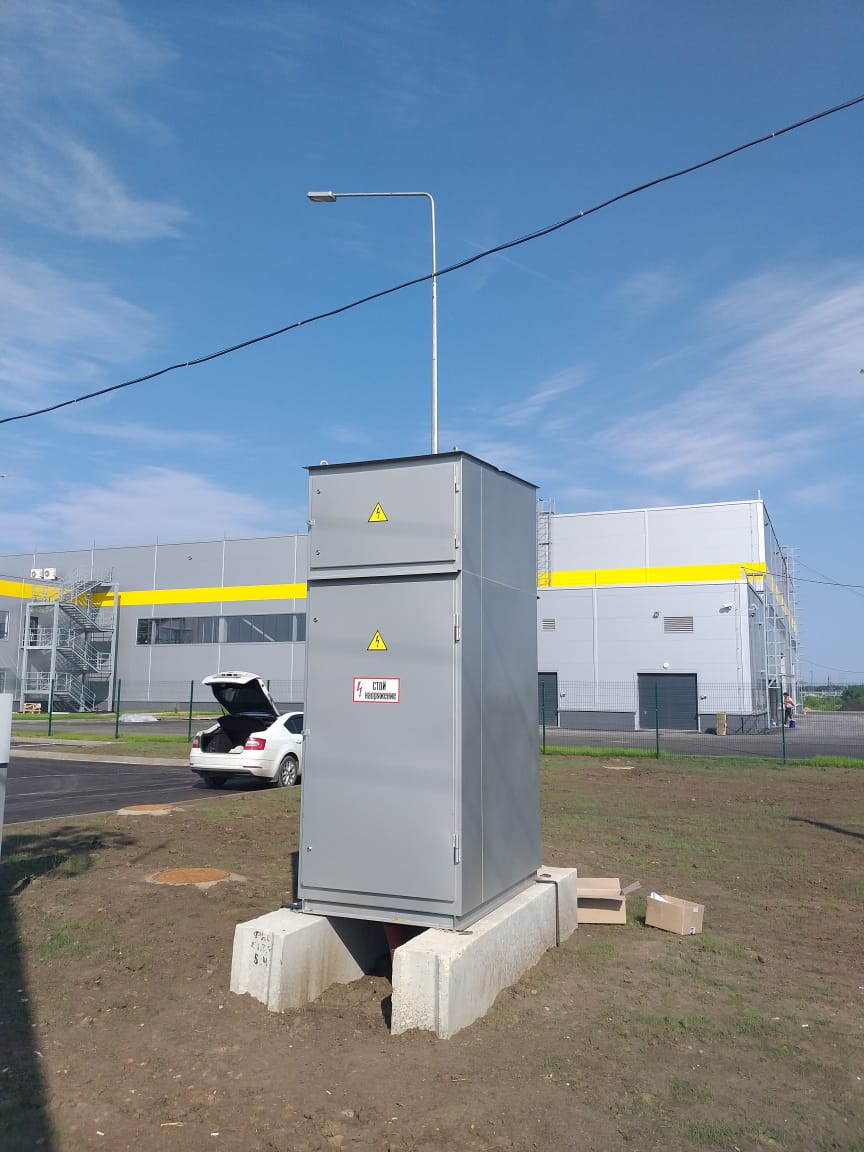

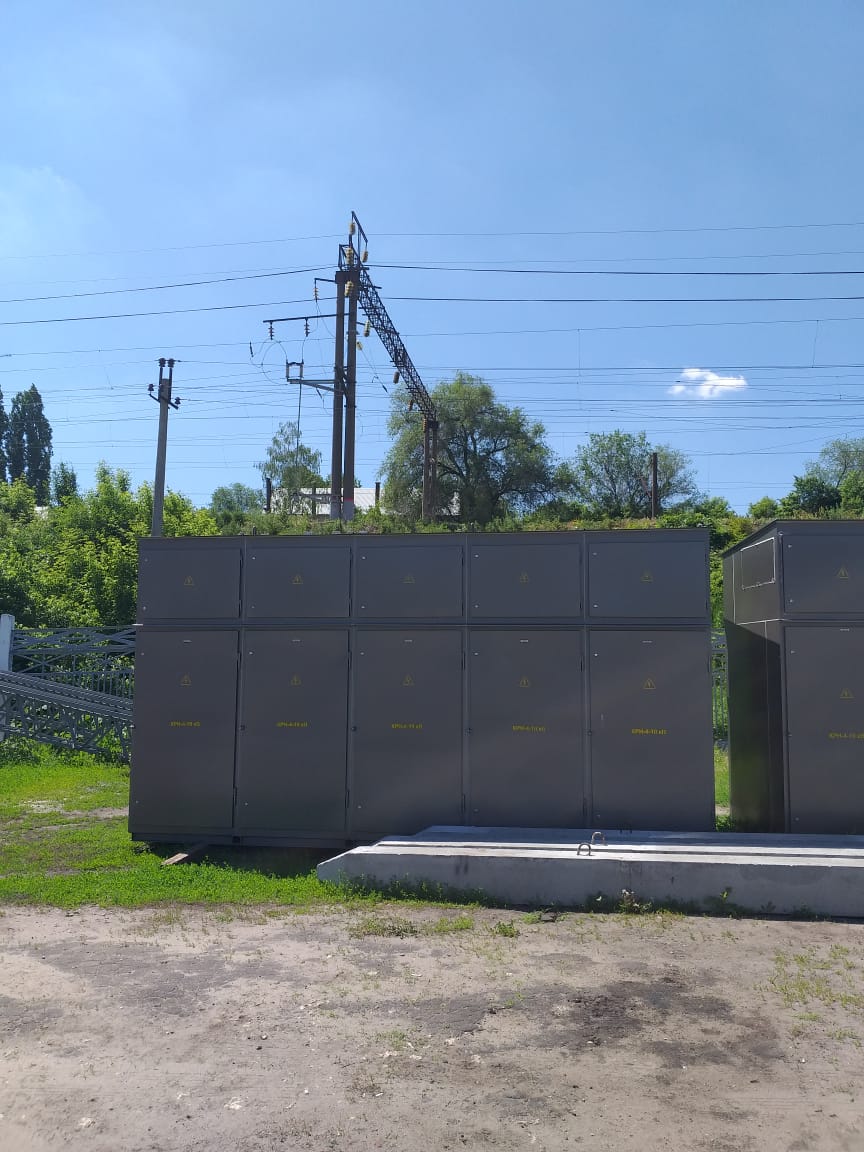

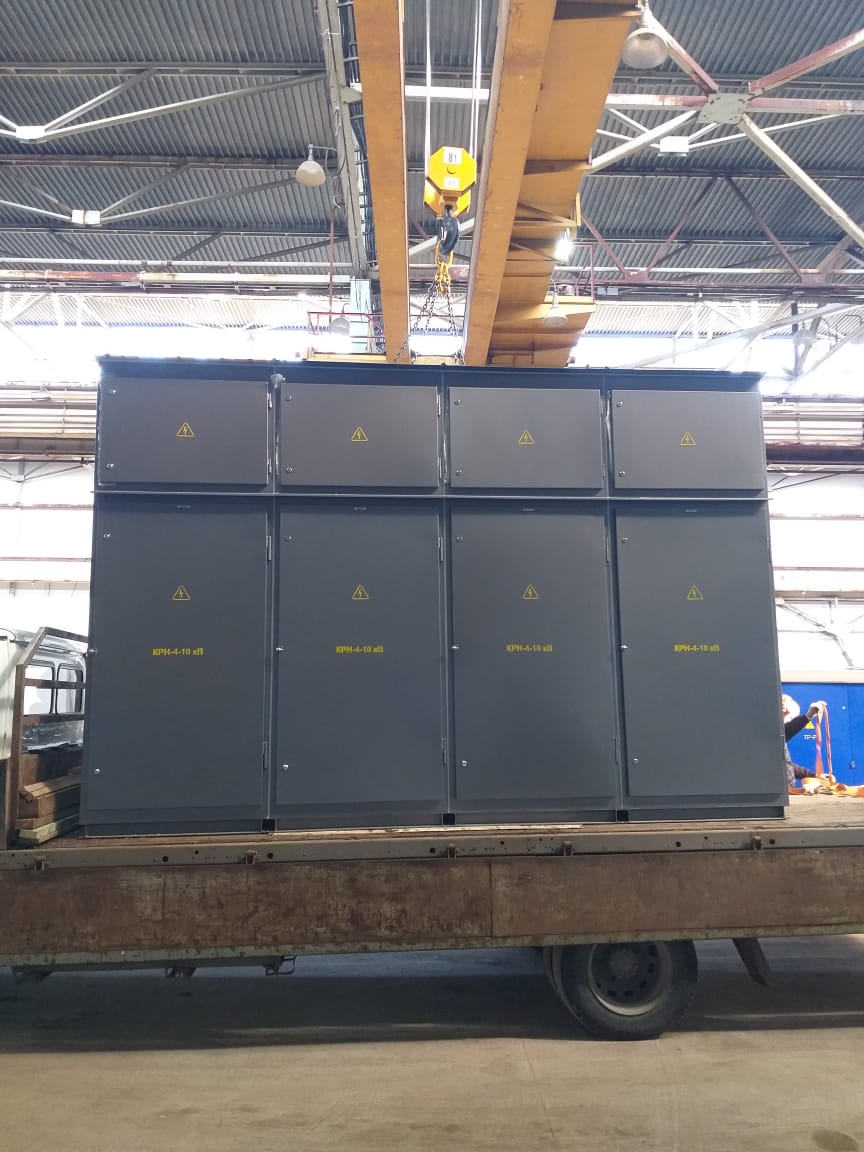

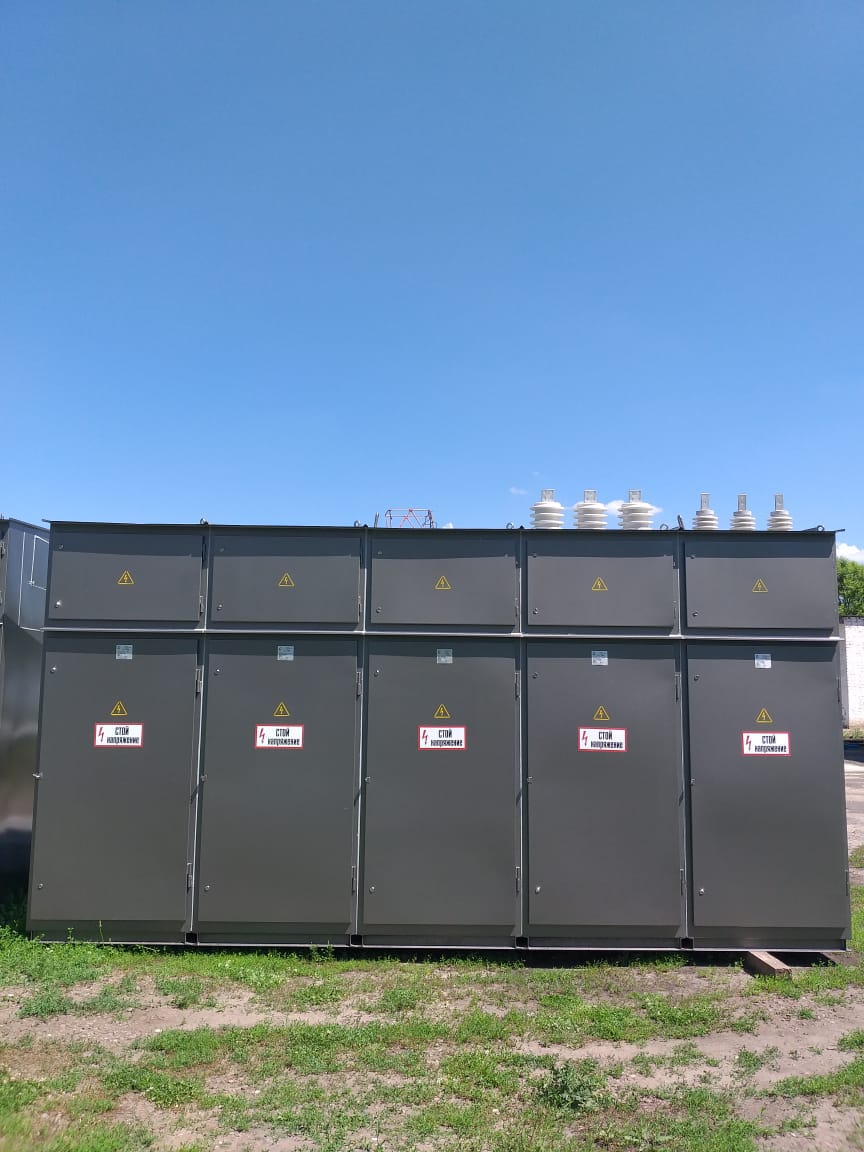

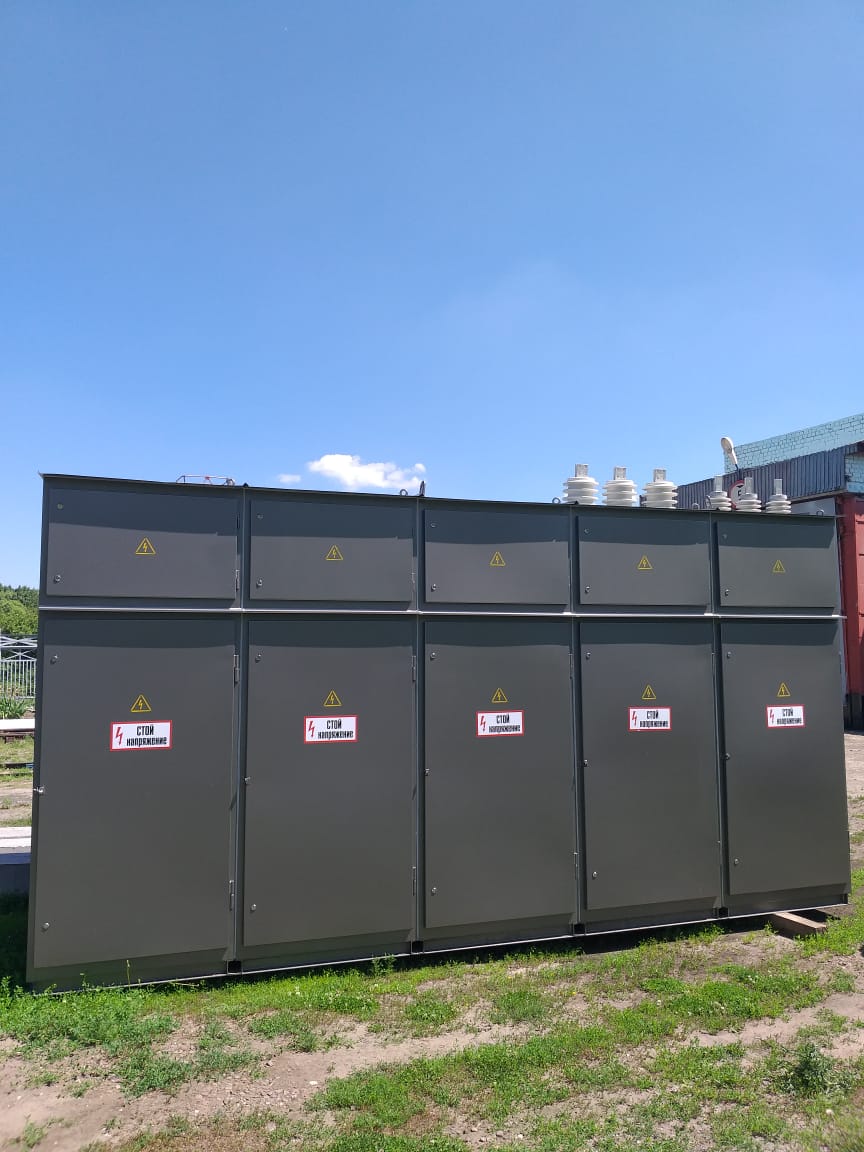

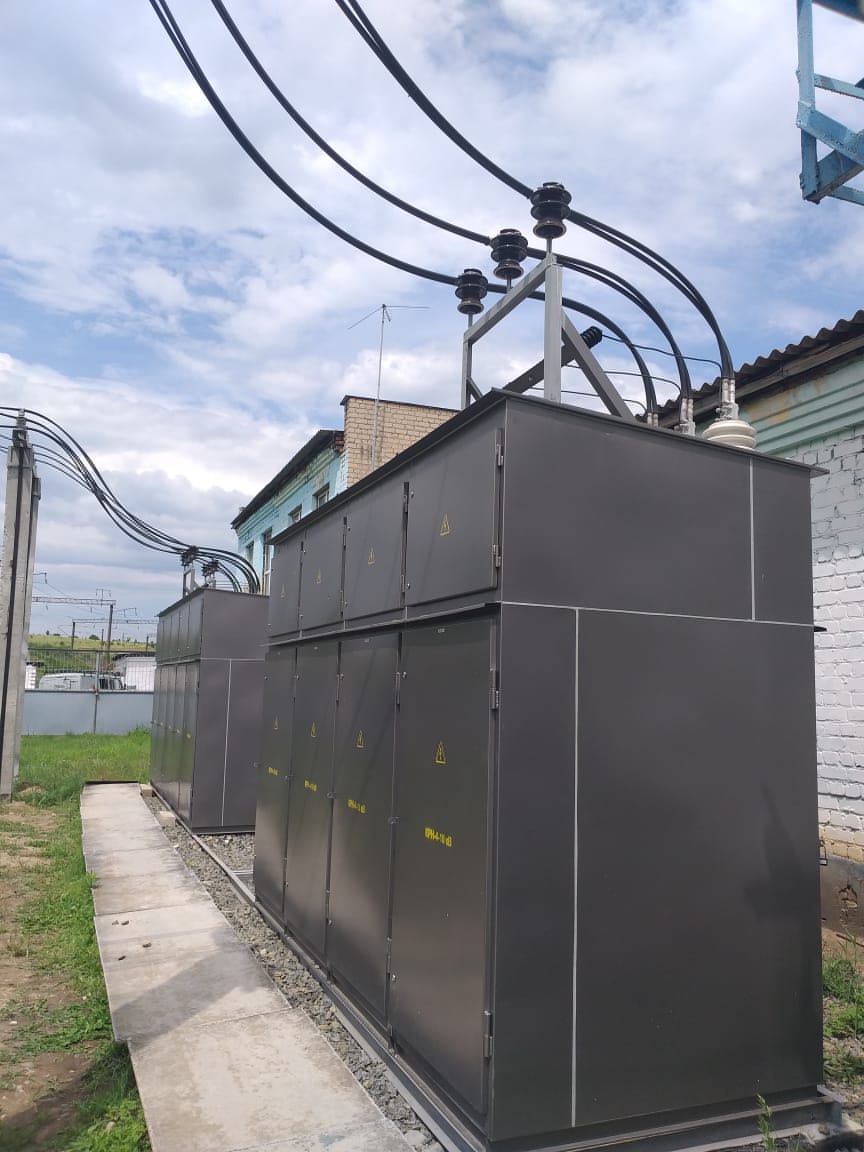

Комплектное устройство наружной установки серии КРН-ХХ-6(10) У1 (далее КРН) предназначено для комплектования распределительных устройств, не требующих большого объема капитального строительства, осуществляющих ввод и распределение электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ для сетей с изолированной нейтралью.
Структура условного обозначения
КРН ХХ ХХ У1, где
КРН — Буквенное обозначение изделия — камера распределительная наружной установки
ХХ — Функциональное назначение ячейки:
ВВ — воздушный ввод;
ВЛ — воздушная отходящая линия;
КВ — кабельный ввод;
КЛ — кабельная отходящая линия;
СВ — секционный выключатель;
СР — секционный разъединитель;
ТН — трансформатор напряжения;
ТС — трансформатор собственных нужд;
СЛ — секционирование линий.
ХХ — номинальное напряжение, кВ
У1 — климатическое исполнение и категория размещения
После установки КРУН уровень защиты оборудования значительно увеличивается. Для стабильной работы нужно избегать скачков напряжения.
Вы можете заказать оборудование с двумя вариантами климатического исполнения — это УХЛ и У. Также есть и ряд ограничений по температуре использования. По ГОСТ 15543.1-89 и ГОСТ 15150-69 категории установки должны быть 3 и 4. Стандартный температурный диапазон применения техники составляет от -25 до +40 градусов. Оборудование подходит для использования в климатических условиях России.

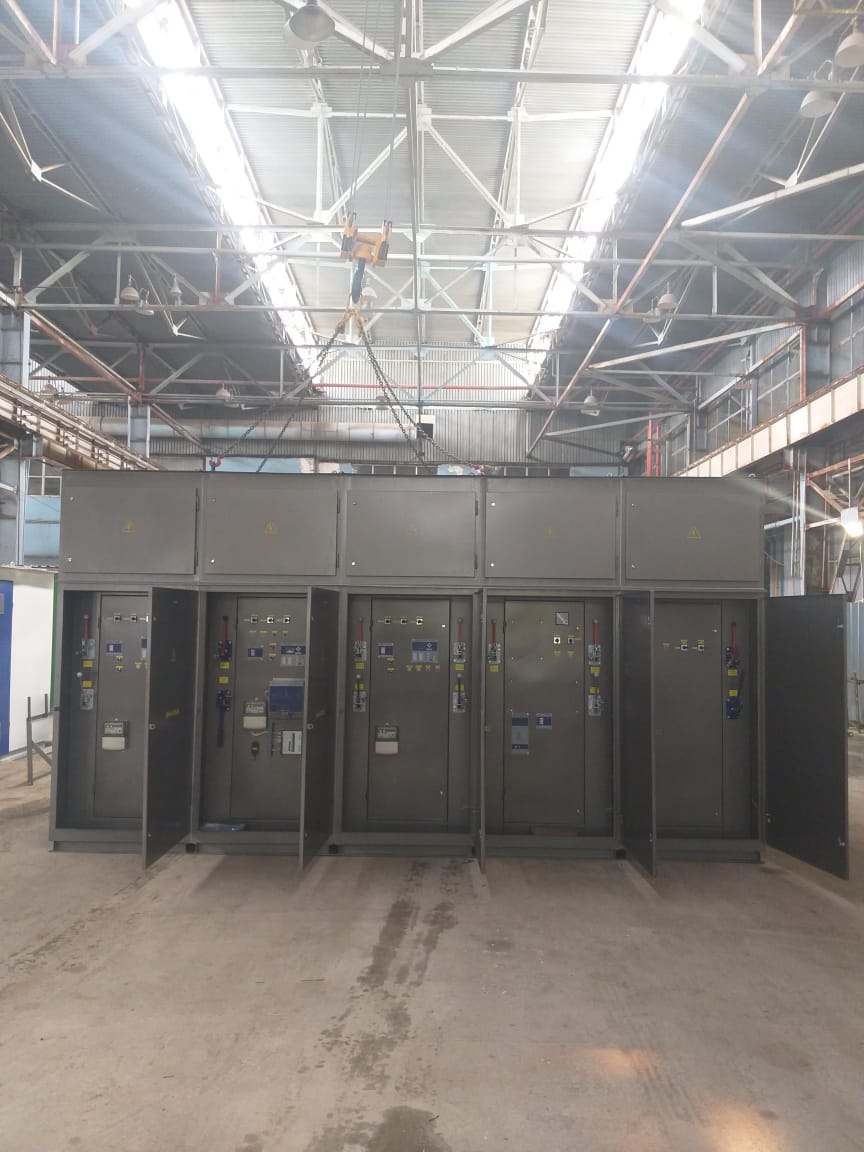

Комплектация КРУ
В комплект поставки такого устройства, входят следующие элементы:
-

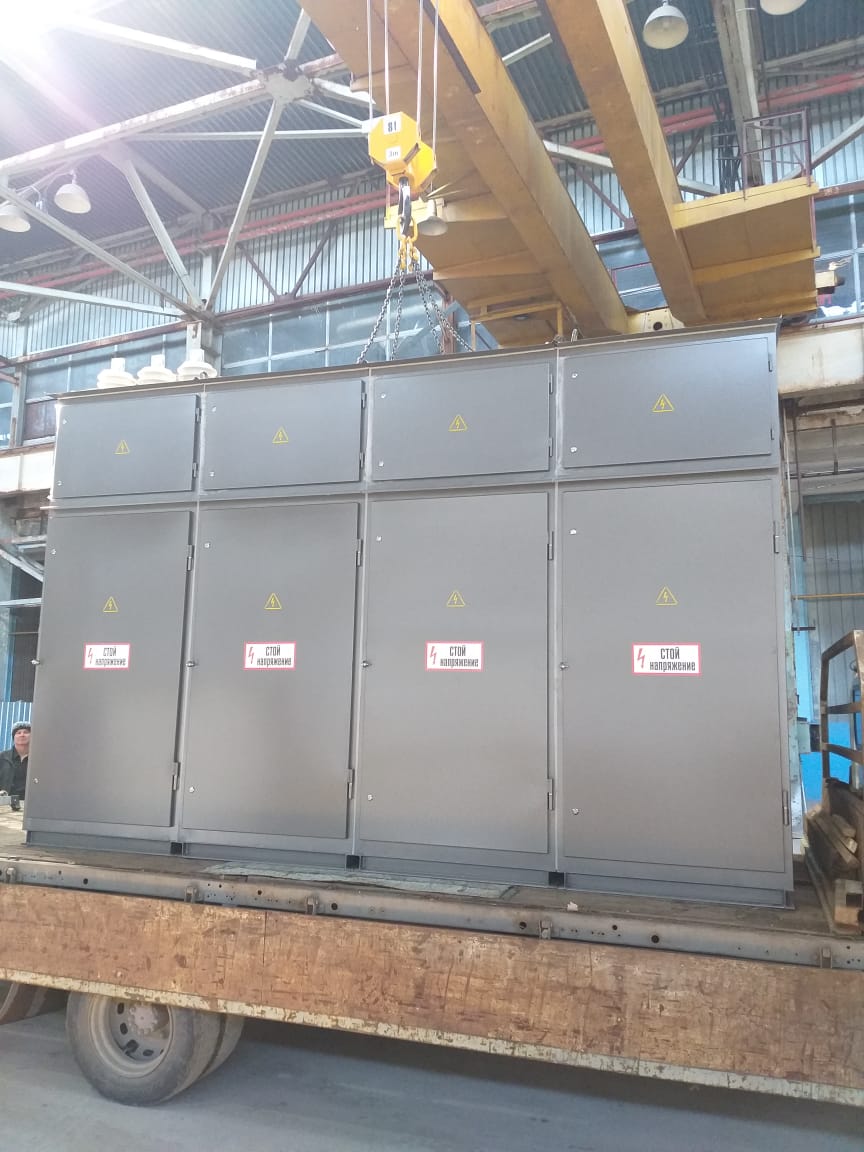

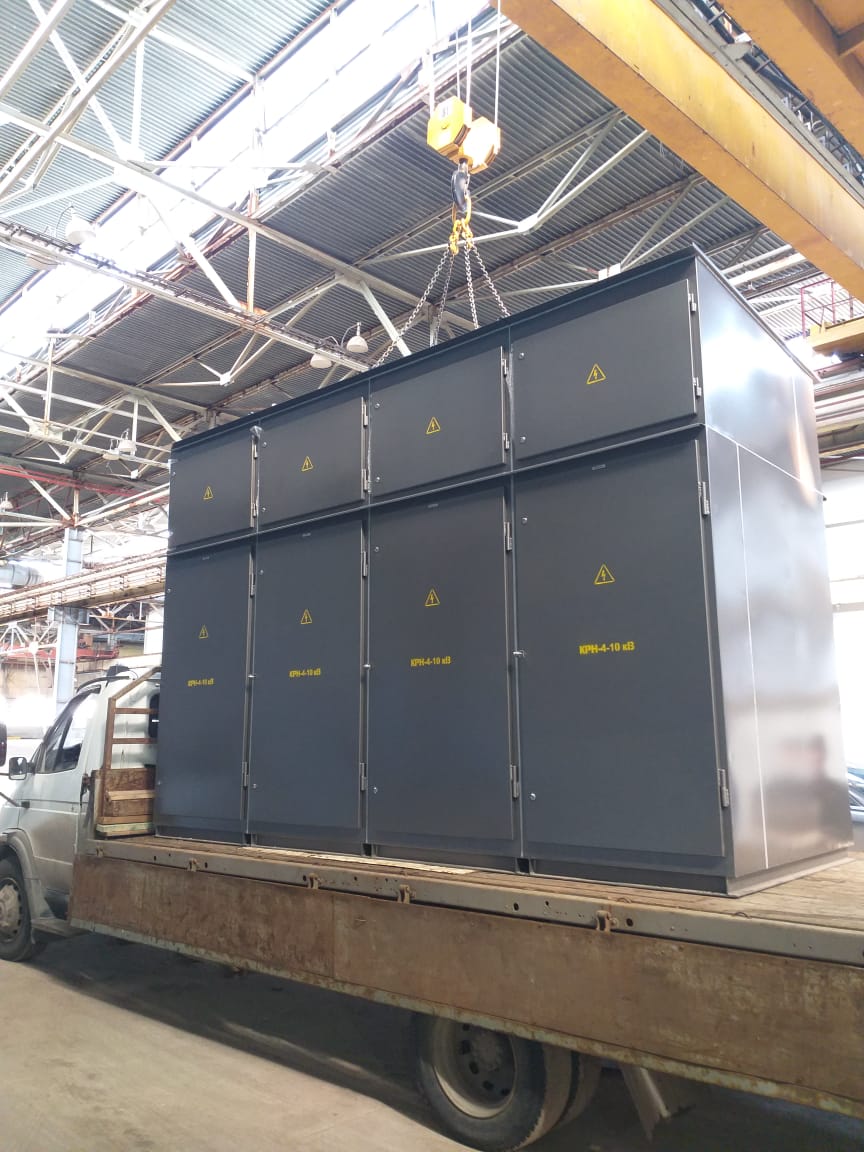

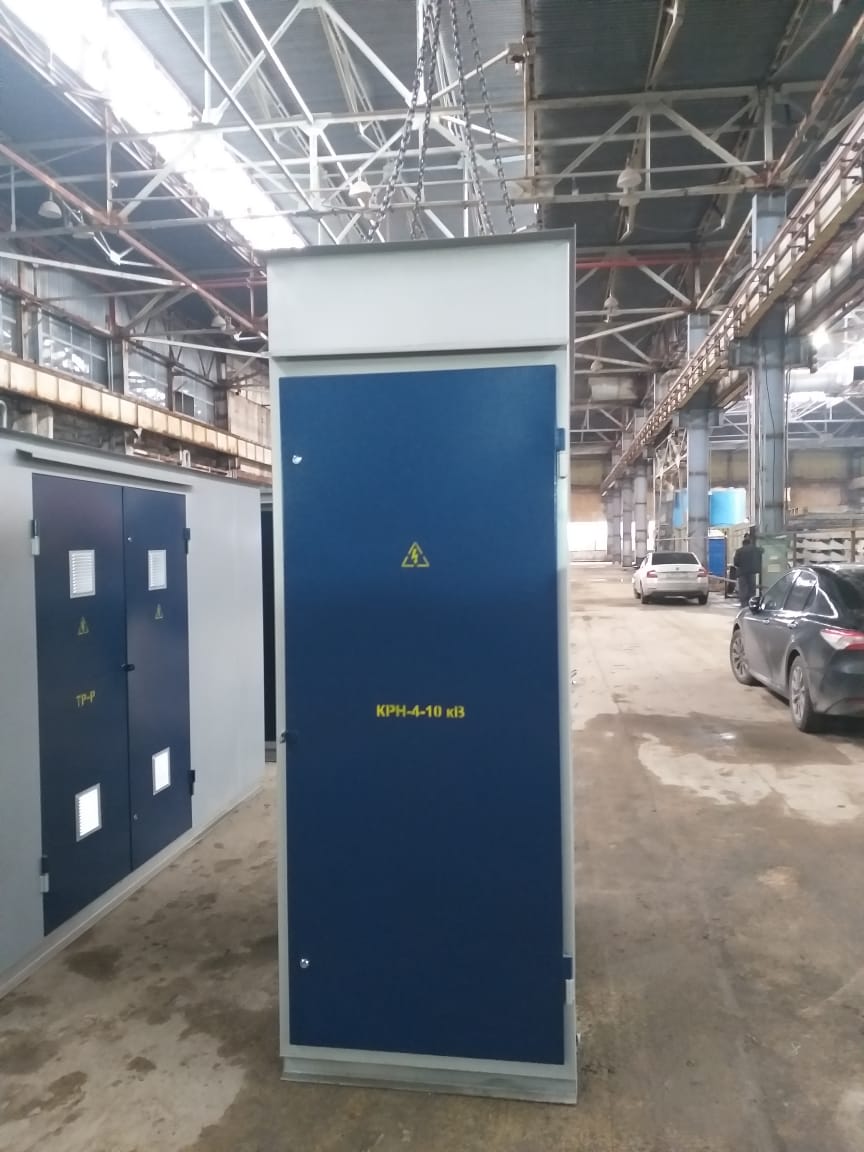

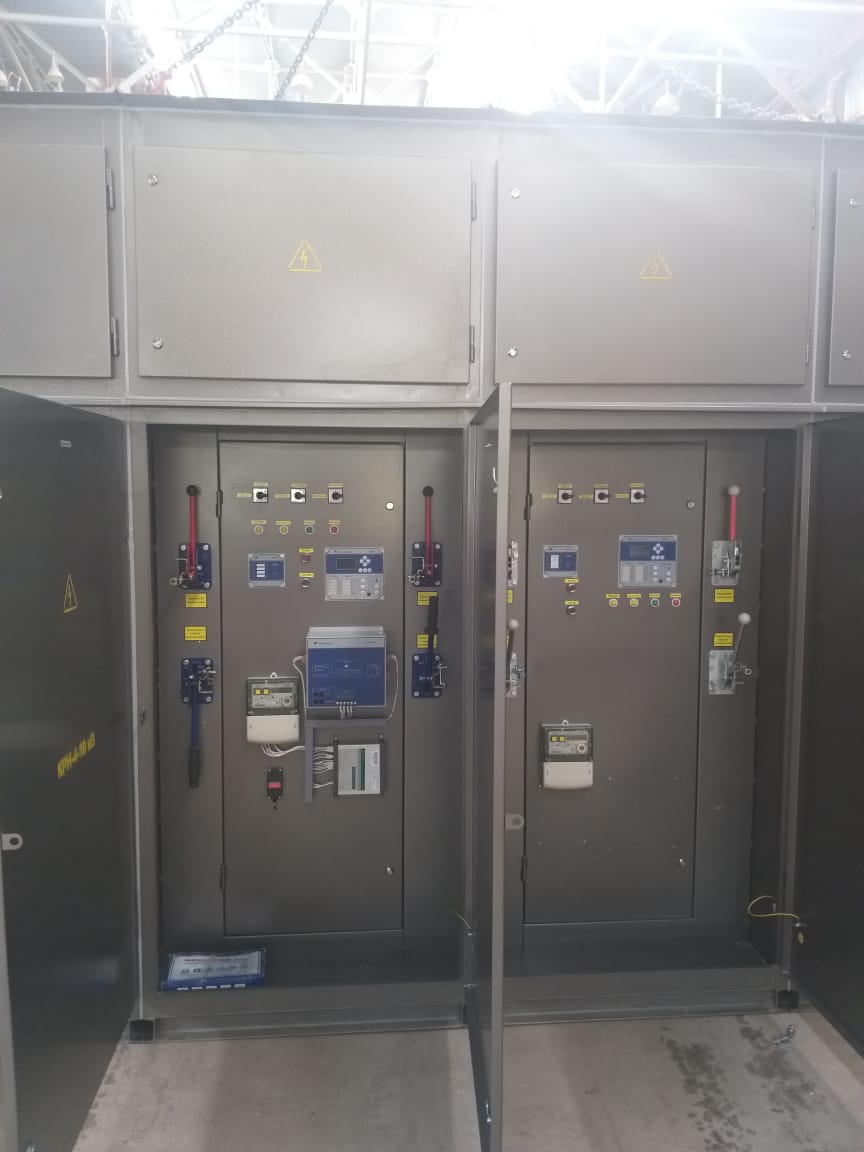

Металлический шкаф. Имеет сварную конструкцию. Внутри располагается два главных отсека, в которых можно устанавливать основное оборудование. В конструкции предусмотрен каркас высокой степени жесткости, способный выдержать сильную нагрузку. Для ограничения проникновения внутрь, устанавливается замок. На шкаф наносится полимерное покрытие — оно не дает развиваться коррозии.
-
Коммутаторы. Необходимы для того, чтобы подключить технику и обеспечить исправное управление им.
-
Выключатели. Стандартное решение — монтаж выключателя вакуумного типа. Это позволяет быстро активировать оборудование в том случае, если в системе наблюдается нестабильность. Таким образом значительно повышается защита от поломок.
При заказе оборудования вы получаете средства для учета электроэнергии, трансформаторы.
Достоинства КРУ
-
Повышенный уровень надежности. Позволяет стабильно преобразовывать и распределять электроэнергию, а также вести ее учет. Корпус хорошо защищен, внутрь не проникает влага и пыль.
-
Безопасность. Специальные средства защиты оборудования не допускают ЧП.
-
Простота установки. Большое количество вариантов комплектации позволяет установить КРУН в любой выбранной отрасли. Вне зависимости от задачи.
