Вакуумный реклоузер ПСС 10

Реклоузер ПСС 10 кВ — это оборудование, необходимое для обеспечения защиты участка линии электропередач. Когда происходит сильная перегрузка, срабатывает вакуумный выключатель и секция обесточивается.
от 350 000
Для получения БЕСПЛАТНОЙ консультации по Пункт коммерческого учета ПКУ свяжитесь с нами по телефону: 8 (800) 201 75 40 или закажите обратный звонок

Характеристики

Номинальное напряжение (линейное), кВ 10
Наибольшее напряжение (линейное), кВ 12
Номинальный ток главных цепей, А 630
Типы применяемых выключателей ЕX-ВВ; BB/TEL ISM15_LD_1(51)
Номинальный ток отключения выключателей, встраиваемых в шкаф, кА 12,5
Ток термической стойкости главных цепей (3 с), кА 12,5
Номинальный ток электродинамической стойкости главных цепей, кА 32
Номинальное напряжение вспомогательных цепей переменного тока, В 220 = 24
Уровень изоляции Нормальная
Вид изоляции Воздушная
Наличие выдвижных элементов Без выдвижных элементов
Вид линейных высоковольтных присоединений Воздушные
Степень защиты IR65
Вид управления Местное; дистанционное

Реклоузер, который монтируется на опоре ЛЭП или иной конструкции из металла, коммутирует воздушные ЛЭП и защищает электроцепи 3-фазного переменного тока частотой 50 герц и рабочим напряжением 6 (10) киловольт. Перед покупкой аппарата рекомендуется получить конструкции предприятия-изготовителя.

Составные элементы реклоузера, размещенного на столбе

Конструкцию реклоузера, размещенного на столбе, составляют:

  • ОПН
  • Указатель В-О
  • Коуш — ручное отключение
  • Соединительные кабели
  • Блок управления.

Если предусмотрена опция удаленного управления, посредством каналов связи можно реализовать:

  • дистанционное отслеживание, регулировку и проверку вакуумного выключателя, ключевых настроек устройств, сетевых показателей, защитных установок;
  • схему приема уведомлений о выходе ситуации из-под контроля (активизация защит, открывание дверцы, использование запасного источника тока вместо основного и проч.);
  • недопущение превышения установленной мощности со стороны пользователя.

Конструкция и функционирование вакуумного аппарата

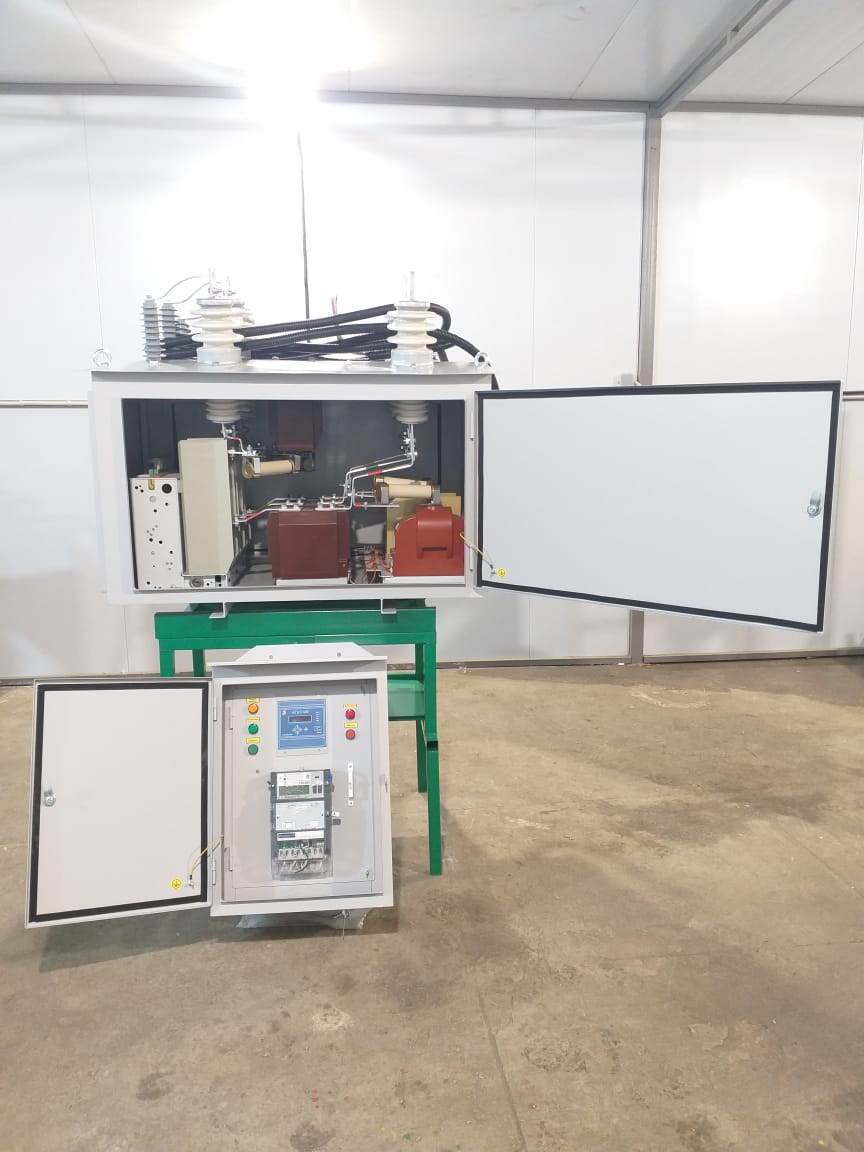

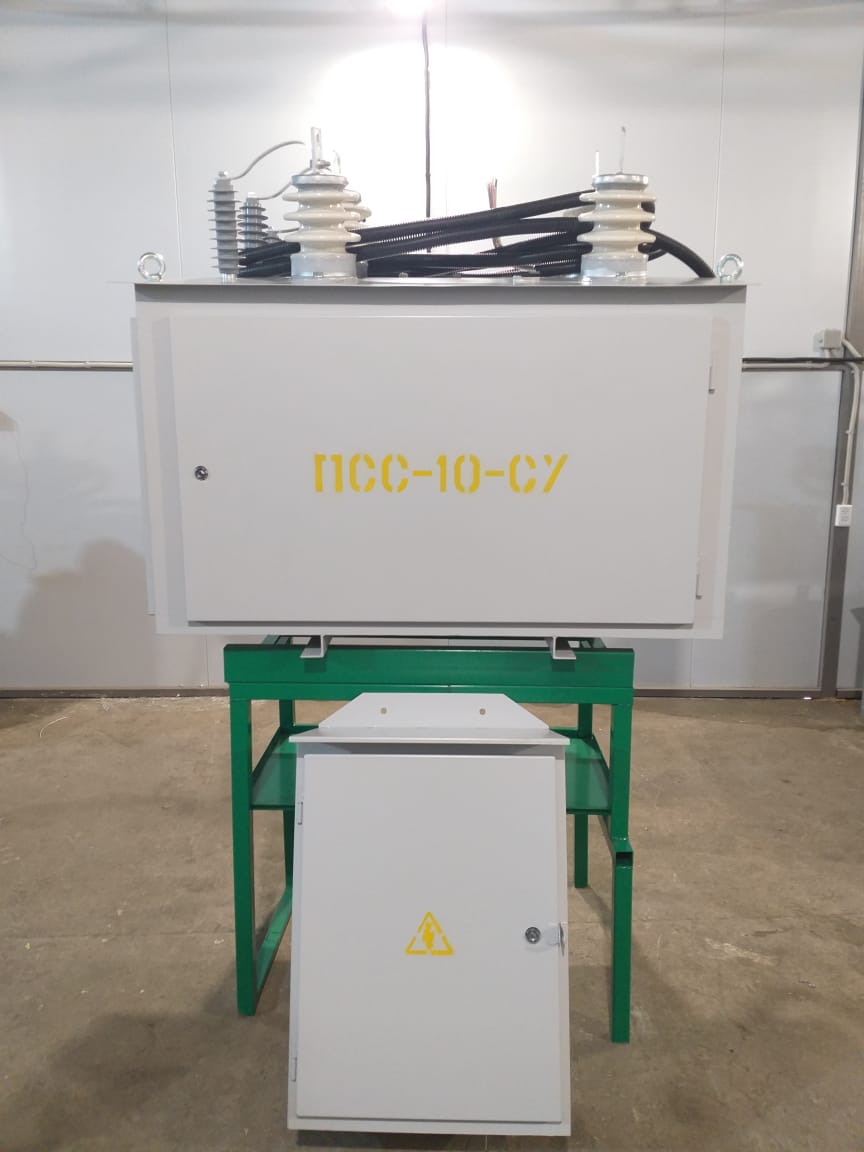

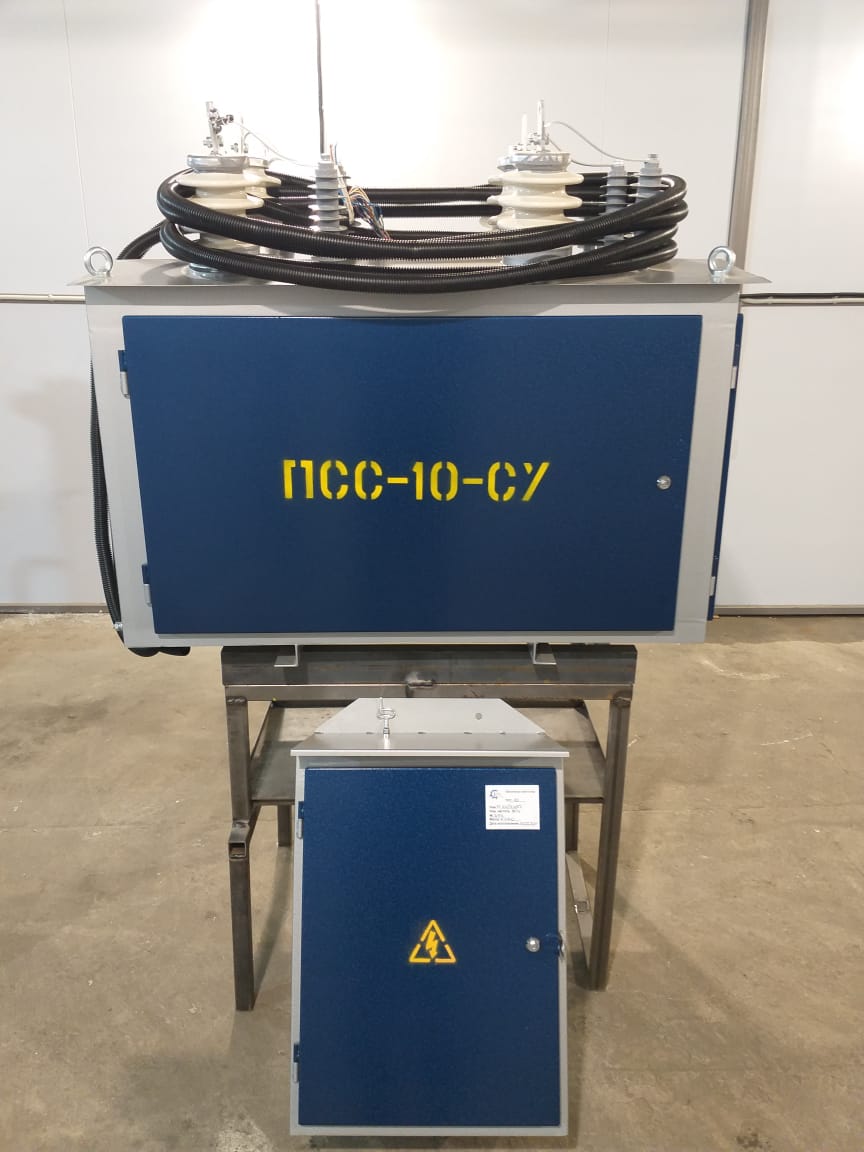

Конструкцию ПСС-10 составляют 2 модуля (высоковольтный и низковольтный), между которыми находится соединительный шнур.

Первый модуль пункта разделения на секции включает в себя вакуумный выключатель, блок трансформаторов (датчиков) тока и напряжения, трансформатор собственных нужд.

Чтобы организовать токовые защиты, используют трансформаторы (датчики) тока, монтируемые на проходных изоляторах. Трансформаторы (датчики) напряжения контролируют напряжение и организуют бесперебойное питание. Чтобы организовать бесперебойное питание, также можно установить выносной трансформатор собственных нужд.

Низковольтный модуль аппарата включает в себя автоматические компоненты и средства управления другим модулем. Система микропроцессорной (релейной) безопасности контролирует и отключает ЛЭП в случае аварии. Блок бесперебойного питания и управления питает ключевые компоненты и цепи управления, заряд емкостного накопителя и аккумулятора, позволяет управлять вакуумным выключателем вручную.

Опции безопасности реализуются микропроцессорной (релейной) защитой.

Вакуумный выключатель можно быстро отключить ручным способом, потянув на кольцо (коуш), находящееся на нижней поверхности высоковольтного модуля.

Соединительный кабель является контрольным шнуром с жилами из меди с изолятором в виде ПВХ пластиката с покрытием из ПВХ пластиката сниженной горючести. Шнур к модулям присоединяется с использованием низкочастотных соединителей в форме цилиндра. Классическая длина соединительного шнура — 2,5 метра, по запросу клиента предприятие-изготовитель «Инициатива» может произвести изделие иной длины.

В реклоузере конструкции УХЛ1, при использовании которого температура окружающей воздушной среды может опускаться ниже отметки -40 градусов, предусмотрена система стабилизации температуры и внутреннего нагрева обоих модулей. Для этих целей в них устанавливаются температурные сенсоры и устройства нагрева.
