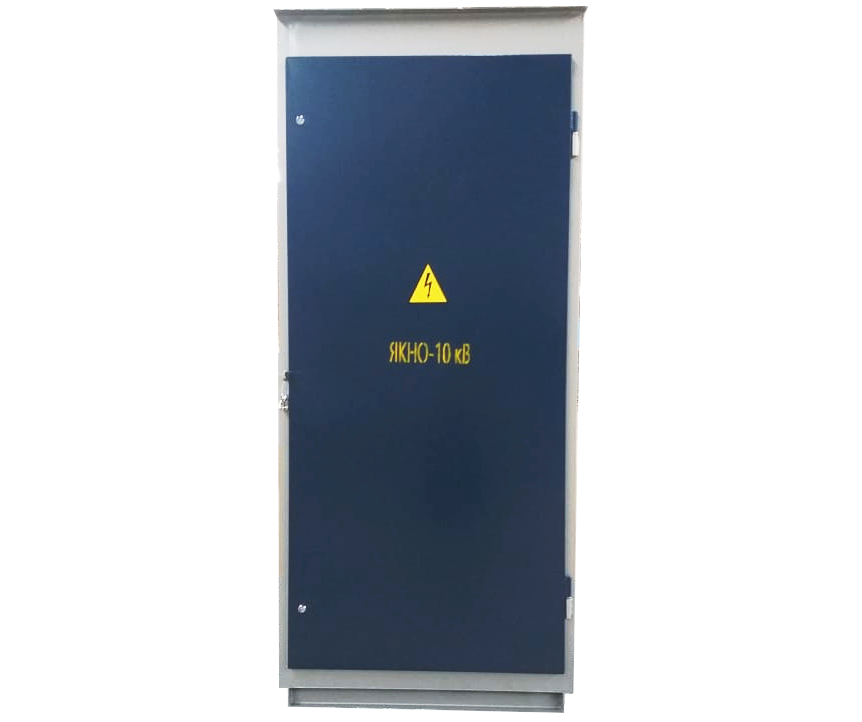

ЯКНО 10 КВ
ООО ПерсоналЭнергоСтрой производит и реализует КРУ серии ЯКНО 6 кВ (ячейка карьерная наружной установки) с вакуумными выключателями. Оборудование применяется для работы в электрических системах трехфазного переменного тока частотой 60 Гц напряжением 10 кВ для систем с изолированной или заземленной нейтралью. По заказу мы так же выполняем пусконаладочные работы.
от 550 000 ₽
Характеристики
| Характеристики |
Значение |
| Номинальное напряжение (линейное), кВ |
10 |
| Максимальное рабочее напряжение (линейное), кВ |
12 |
| Номинальный ток, А |
630, 1000 |
| Номинальный ток главных цепей, А |
от 5 до 600 |
| Номинальный ток вспомогательных цепей, А |
1 или 5 |
| Номинальная частота, Гц |
50 |
| Класс точности приборов учёта |
0,5; 0,5S, 0,2, 0,2S |
| Климатическое исполнение по ГОСТ 15150-69 |
У1; УХЛ1 |
| Степень защиты по ГОСТ 14254-96 |
IP54 |
| Срок службы, не менее |
30 лет |
| Условия обслуживания |
двухстороннее |
| Номинальный ток отключения, кА |
12,5 |
| Номинальный ток термической стойкости, кА |
12,5 |
| Номинальное напряжение питания вспомогательных цепей, В |
~220 |
| Номинальный ток электродинамической стойкости, кА |
32 |
| Габаритные размеры (ВхШхГ) исполнение кабель/кабель |
2684х1000х1480 |
| Габаритные размеры (ВхШхГ) исполнение ввод и/или вывод воздух |
2915х1000х1480 |
| Вес ЯКНО, кг |
850 |
| Гарантия, месяцев |
12 |
Производство КРУ серии ЯКНО 10кВ
Карьерная ячейка ЯКНО-10 кВ необходима для того, чтобы обеспечить стабильное подключение потребителей, как к воздушным, так и к кабельным сетям. Установка дополнительного оборудования позволяет использовать их и для замера уровня энергопотребления. Главное требование при установке — напряжение в сети не должно быть больше 10 кВ.
Компания «ПерсоналЭнергоСтрой» поставляет множество типов оборудования для карьерных потребителей. Если перед вами стоит задача обеспечить секционирование, осветить рабочее пространство или запитать работающее от электричества оборудование, мы подберем оптимальное решение.
Сами изготавливаем оборудование, доставляем его на место эксплуатации и проводим пусконаладочные работы. Чтобы оформить заявку на выезд инженера и получить ответы на интересующие вопросы, звоните нам.
Главные особенности ЯКНО 10кВ
Все используемое в работе оборудование размещается внутри металлического корпуса. Его каркас создается из жесткого металлического профиля, на который привариваются листы металла толщиной не менее 2 мм. С двух сторон конструкция окрашивается порошковым методом, чтобы не допустить коррозии и возникновения других проблем.
Само исполнение и варианты монтажа внутреннего оборудования могут меняться в зависимости от запроса заказчика. Так можно подключить как вакуумные, так и масляные включатели, установить электромеханические или электрические приводы.
Для управления применяются специальные кнопки, удобно перемещенные на фасадную часть. У некоторых типов оборудования предусмотрено ручное механическое управление.
Чтобы увеличить безопасность оборудования, применяется комплекс блокировок. Используется три категории систем:
-
Электромеханические.
-
Логические.
-
Механические.
Это позволяет значительно уменьшить роль человеческого фактора при обслуживании и свести потенциальные угрозы неправильного действия к минимуму.
Также внутри ставится комплекс релейной защиты. Могут быть применены реле разных типов, от стандартных электромеханических до моделей на микроэлектронике и микропроцессорах. Благодаря простой системе световой индикации, вы сможете понять, все ли в порядке с оборудованием.
При подключении карьерных потребителей, практикуется использование еще одного шкафа КВУР для установки конденсаторов и трансформатора.
Преимущества использования ЯКНО 10кВ
-
Прочный корпус с продуманным внутренним строением и возможностью разделения на отдельные отсеки.
-
Сетчатые двери с постоянным поступлением воздуха и обеспечением правильной естественной вентиляции.
-
Соблюдение всех требований безопасности — защитная оплетка многожильных проводов по требованиям ГОСТ, правильное заземление.
-
Смотровые окна в конструкции для постоянного визуального контроля без доступа внутрь.
-
Качественный термостойкий уплотнитель по контуру двери для недопущения проникновения внутрь пыли и влажности.
При этом созданы оптимальные условия подключения техники разных типов и установки дополнительного оборудования для увеличения уровня безопасности вашей сети.
Особенности эксплуатации ЯКНО 10кВ
Карьерная ячейка ЯКНО-10 кВ полностью приспособлена для российского климата. Она может использоваться при диапазоне температур от -60 до +45 °С. Допускается монтаж в районах с сейсмической активностью до 9 баллов.
Особенности технического исполнения корпуса, делают его намного более устойчивым к внешним нагрузкам, не допускают вандализма и хищения оборудования.
Купить ЯКНО 10кВ
Мы готовы быстро оформить заказ на поставку продукции, установить ячейку на вашем объекте и полностью ее подключить. Для этого достаточно будет оставить запрос по телефону +7 (495) 108-11-40 или заявку.
